Structure en acier : facteurs clés de l’intégrité structurelle

Principes fondamentaux de l’intégrité structurelle dans la conception des structures en acier

Résistance — Comment la limite d’élasticité et la résistance à la traction définissent les limites de charge admissible

Le point auquel un matériau commence à se déformer de façon permanente est appelé limite d'élasticité, tandis que la résistance à la traction désigne la quantité de force qu’un élément peut supporter avant de se rompre complètement. Ces propriétés constituent la base permettant de garantir la sécurité des structures dans diverses conditions. Prenons l’exemple de l’acier ASTM A36 : avec une limite d’élasticité de 250 MPa, une colonne d’une section de 10 mètres carrés pourrait théoriquement supporter environ 2 500 tonnes métriques avant de montrer le moindre signe de défaillance. La plupart des codes du bâtiment exigent en réalité des marges de conception nettement supérieures à ce qui est normalement attendu dans les opérations quotidiennes. Selon les lignes directrices ASCE 7-22, ces marges de sécurité varient généralement entre 40 % et 60 % de capacité supplémentaire. Les ingénieurs tiennent compte de ce facteur lorsqu’ils analysent les relations contrainte-déformation et appliquent des coefficients de sécurité soigneusement calculés. Cette approche permet aux bâtiments de résister à des contraintes imprévues dues aux extrêmes naturels, tels que de puissants séismes ou une forte accumulation de neige hivernale sur les toitures.

Rigidité : Gestion de la déformation dans les charpentes en acier à grande portée

Dans les applications à grande portée

• Moment d'inertie (I) grâce à des profils efficaces en I ou en caisson
• Module d'élasticité (E = 200 GPa pour l'acier de structure), qui est largement fixe mais exploité via le choix du matériau et l'action composite
• Répartition des charges à l'aide de systèmes triangulés ou suspendus par câbles

Même une déformation de 0,1 % (100 mm) sur une portée de pont de 100 m peut compromettre l'alignement d'équipements sensibles, ce qui fait de la rigidité non seulement une exigence de service, mais aussi une exigence fonctionnelle.

Stabilité : Prévention du flambement par optimisation géométrique et des appuis

Le flambement — instabilité latérale soudaine des éléments comprimés — est responsable de plus de 30 % des effondrements structuraux dans les immeubles de grande hauteur (CTBUH, 2023). La formule de la charge critique d'Euler (P _cr = π²EI/(KL)² ²) met en évidence la dépendance forte de la stabilité à la longueur effective (KL), où K reflète le degré de retenue aux extrémités. La réduction de K est obtenue par :

• Installation de contreventements pour réduire les longueurs non supportées
• Utilisation de connexions résistantes aux moments qui assurent une fixité en rotation
• Sélection de sections transversales présentant une rigidité axiale et une rigidité en flexion équilibrées (par exemple, des profilés creux structuraux plutôt que des barres pleines)

Dans les zones sismiques, les conceptions à double système combinant des portiques spéciaux résistants aux moments avec des voiles en béton armé réduisent la vulnérabilité au flambement de 55 % par rapport aux configurations utilisant uniquement des portiques résistants aux moments (FEMA P-58).

Aciers normalisés et performances des matériaux pour une intégrité fiable des structures en acier

ASTM A992 par rapport à l’A572 : sélection des nuances d’acier optimales pour les structures en acier hautes et industrielles

Lorsqu’il s’agit de construire des poutres pour des immeubles de grande hauteur, l’acier ASTM A992 est celui que la plupart des ingénieurs choisissent. Il présente une limite d’élasticité d’au moins 50 ksi (soit environ 345 MPa) et se soude très bien, ce qui accélère la fabrication et en améliore la fiabilité. Dans les environnements industriels nécessitant des tôles plus épaisses et des assemblages complexes, l’acier ASTM A572, grade 50, convient mieux, car il se plie plus facilement tout en conservant une résistance élevée. Ces deux types d’acier présentent un allongement minimal de 18 % avant rupture, ce qui signifie qu’en cas de surcharge, ils manifestent généralement des signes précurseurs plutôt que de céder brusquement. Cette propriété revêt une grande importance pour la sécurité, puisque la vie des personnes dépend du comportement prévisible des structures lors d’événements sollicitants.

Indicateurs de ductilité (allongement %, coefficient n) et leur rôle dans la résilience sismique des structures en acier

La capacité de l'acier à se déformer sans se rompre est ce qui permet aux bâtiments de résister aux séismes. Lorsque l'acier peut s'étirer d'au moins 20 %, il supporte mieux les contraintes sur toute sa longueur. La valeur « n », qui mesure dans quelle mesure l'acier renforce sa résistance lorsqu'il se déforme, doit être supérieure à 0,20 afin d'éviter la formation de zones faibles, notamment aux jonctions entre poutres et poteaux. Des essais réels menés pendant les séismes dévastateurs de 2023 en Turquie et en Syrie ont révélé un fait remarquable : selon le Rapport mondial sur la sécurité sismique, les bâtiments respectant ces normes de ductilité ont connu environ 40 % de ruptures en moins. Cela signifie que les personnes ont pu évacuer en toute sécurité une fois les secousses arrêtées, et que de nombreuses structures sont restées utilisables immédiatement pour les opérations d'urgence.

Systèmes de liaison : garantir le transfert des charges et la résistance à la rupture dans les structures en acier

Liaisons soudées contre liaisons boulonnées sous sollicitations dynamiques et cycliques

La manière dont les assemblages se comportent sous des charges répétées est déterminante pour la résilience globale des systèmes. Les assemblages soudés offrent une rigidité élevée et une excellente capacité portante statique, mais ils tendent à créer des concentrations de contraintes précisément au niveau des cordons de soudure, ce qui les rend particulièrement sujets à l’apparition de fissures au fil du temps, notamment sous des amplitudes de charge variables. Les assemblages boulonnés fonctionnent différemment. En particulier, les assemblages « à glissement critique » autorisent un léger mouvement contrôlé aux interfaces entre les pièces. Cela permet d’absorber de l’énergie et améliore effectivement la capacité globale du système à se déformer sans se rompre. Selon les essais sismiques, les assemblages boulonnés résistent généralement environ trente pour cent plus longtemps que des assemblages soudés comparables lors des cycles de déformation avant rupture. Bien entendu, des compromis méritent également d’être pris en compte ici :

• Soudé. : Résistance supérieure à la fatigue sous chargement à amplitude constante ; mieux adaptés aux environnements dominés par des sollicitations statiques
• Boulonné : Inspection sur site, remplacement et rétrofit plus faciles, avantageux dans des environnements à cycles élevés ou corrosifs, tels que les infrastructures côtières

Des solutions hybrides, telles que des brides soudées avec des liaisons par boulonnage au niveau de l’âme, sont de plus en plus adoptées afin d’assurer un équilibre entre résistance, possibilité d’inspection et dissipation d’énergie.

Solutions d’ingénierie avancées pour charges extrêmes sur les structures en acier

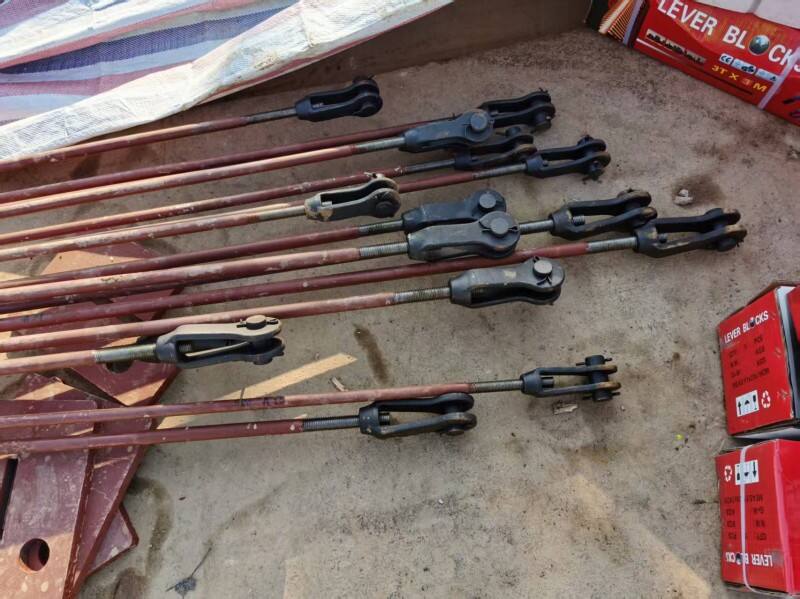

Stratégies de contreventement et détails ductiles pour les structures en acier résistantes aux séismes

Les bâtiments en acier conçus pour résister aux séismes fonctionnent en permettant une déformation contrôlée lors des secousses. Les systèmes de contreventement et les liaisons ductiles agissent essentiellement comme des fusibles électriques : ils cèdent à des points précis afin de protéger les éléments structurels principaux contre la ruine. Lorsqu’on examine les différents types de portiques, les portiques contreventés concentriquement (PCC) et leurs homologues, les portiques contreventés excentriquement (PCE), concentrent les dommages dans des zones où leur remplacement est simple. Les portiques mixtes spéciaux (PMS), quant à eux, suivent une logique légèrement différente, conformément aux lignes directrices AISC 341, en orientant la déformation plastique spécifiquement vers les extrémités des poutres. Des recherches récentes publiées dans le document FEMA P-1052 en 2023 ont révélé un résultat intéressant concernant ces PMS : les structures construites avec des PMS respectant des rapports de ductilité compris entre 5 % et 8 % présentent une résistance à l’effondrement total environ 40 % supérieure lors de forts séismes, comparée à des conceptions moins optimisées. Ces résultats viennent renforcer plusieurs concepts fondamentaux de la pratique du génie parasismique.

• Séquençage de la conception en capacité garantissant que les poutres cèdent avant les colonnes, et les contreventements avant les assemblages
• Ténacité minimale à l’entaille (CVN ≥ 20 J à −20 °C) pour prévenir la rupture fragile à basse température
• Marges de durcissement par déformation intégrées dans la géométrie des assemblages afin de tolérer des cycles répétés de plastification

Performance au feu : Au-delà des peintures intumescibles, prise en compte de la dilatation thermique dans les systèmes structurels en acier

Les peintures intumescibles ralentissent le transfert de chaleur, mais la dilatation thermique non maîtrisée demeure une menace silencieuse. À 600 °C, l’acier non contraint se dilate d’environ 50 à 100 mm par mètre de longueur, générant des forces de compression supérieures à 740 kN/m (selon les essais au feu ASTM E119), pouvant provoquer le flambement ou la rupture des assemblages. Les conceptions modernes résilientes au feu intègrent une gestion des déplacements :

• Trous boulonnés allongés ou surdimensionnés dans les assemblages afin de permettre une dilatation directionnelle
• Planchers mixtes avec un espacement des goujons de cisaillement et un ferraillage de dalle compatibles sur le plan thermique
• Systèmes de traction complémentaires (par exemple, câbles périmétriques) assurant le maintien de l’alignement vertical pendant la déformation thermique

L'acier perd environ 60 % de sa limite d'élasticité à température ambiante à 550 °C, seuil critique largement admis. La combinaison d'une protection passive contre l'incendie avec des tolérances calculées pour les déplacements thermiques réduit de 34 % le risque de défaillance structurelle induite par le feu par rapport aux approches conventionnelles (Guide technique SFPE, 2022).

Questions fréquemment posées

Quelle est la limite d'élasticité dans les structures en acier ?

La limite d'élasticité indique le point auquel un matériau commence à se déformer de façon permanente. Elle est essentielle pour déterminer les limites de charge supportables par une structure.

Comment les assemblages boulonnés améliorent-ils la performance sismique ?

Les assemblages boulonnés permettent un déplacement contrôlé aux interfaces, absorbent de l'énergie et renforcent la résilience du système face aux charges sismiques.

Quel rôle joue la ductilité dans la conception des structures en acier ?

La ductilité permet à l'acier de s'étirer plutôt que de se rompre sous l'effet de sollicitations, ce qui améliore la résilience sismique des bâtiments.

Pourquoi l'expansion thermique constitue-t-elle un enjeu dans les structures en acier ?

L'expansion thermique peut entraîner des flambements ou des défaillances de connexion à haute température, ce qui impose de concevoir des structures capables d'absorber les mouvements.
