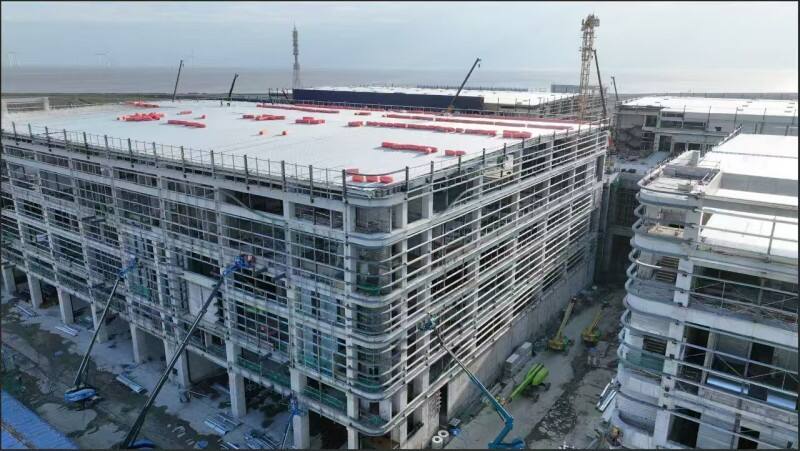

Application de l’acier à haute résistance dans les projets de structures métalliques à grande portée

Pourquoi l'acier à haute résistance est-il essentiel pour les projets modernes de structures métalliques à grande portée ?

Gains de performance : réduction du poids, augmentation de la portée et efficacité des matériaux

L'introduction de l'acier à haute résistance a révolutionné la façon dont nous concevons les structures à grande portée dans le domaine de la construction métallique, apportant des améliorations remarquables en termes d'efficacité. Prenons l'exemple de l'acier S690+ : il permet de réduire le poids structural de 25 % à près de 40 % par rapport à l'acier traditionnel S355. Cela fait une grande différence sur plusieurs plans : les fondations nécessitent un soutien moindre, les grues n'ont pas besoin d'être aussi robustes, et les ouvriers passent moins d'heures à assembler les éléments sur site. Les architectes apprécient particulièrement cet avantage, car ils peuvent désormais concevoir des bâtiments dotés d'espaces ouverts dépassant 100 mètres de large — une caractéristique qui devient de plus en plus courante dans les arènes sportives modernes et surtout dans les grands centres d'exposition. Ce qui compte véritablement, toutefois, c'est le facteur d'efficacité matérielle : pour chaque tonne d'acier S690+ utilisée, on remplace efficacement environ 1,5 tonne d'acier classique. Cela signifie qu'une quantité moindre de matériaux doit être transportée, ce qui conduit naturellement à une réduction globale de l'empreinte carbone. Tous ces avantages découlent du fait que l'acier S690+ possède une limite élastique nettement supérieure — d'au moins 690 MPa selon ses spécifications. Les structures réalisées avec ce matériau supportent des charges plus importantes tout en nécessitant des sections transversales plus réduites, tout en conservant intégralement les normes de sécurité requises ainsi que leurs caractéristiques de performance tout au long de leur durée de vie.

Impact dans le monde réel : aéroport de Pékin-Daxing et autres projets emblématiques de structures en acier

Les applications concrètes montrent à quel point l’acier peut réellement être performant en pratique. Prenons l’exemple de l’aéroport international de Pékin-Daxing : des aciers de nuance S460 à S690 ont été utilisés pour réaliser ces impressionnantes consoles de 80 mètres de portée sur le toit du terminal, nécessitant toutefois environ 60 % moins de matériau que ce qui aurait été requis avec des nuances d’acier conventionnelles. Un phénomène similaire s’est produit au Centre national des expositions et des congrès de Shanghai : le bâtiment comporte des travées libres massives de 150 mètres, même sous l’effet des forces sismiques. L’acier plus résistant a permis de réduire les problèmes de flexion d’environ 34 % par rapport aux bâtiments construits avec de l’acier standard de nuance S355. À travers le monde, les grandes structures en acier sont désormais construites 30 à 50 % plus rapidement grâce à ces composants préfabriqués plus légers. La construction s’accélère tout en conservant une résistance optimale face aux diverses conditions météorologiques et autres sollicitations auxquelles les bâtiments sont soumis quotidiennement.

Comportement structural de l'acier à haute résistance dans les structures métalliques à grande portée

Résistance au flambement et limites d'esbellesse au-delà de S460

L'utilisation d'aciers à haute résistance, tels que les aciers S460+, permet d'utiliser des profilés plus minces, ce qui améliore globalement l'efficacité structurelle, bien qu'elle soulève certaines difficultés en matière de contrôle du flambement. Lorsque la résistance de l'acier augmente, les limites de l'élancement admissible de ces profilés se resserrent, car il faut éviter toute instabilité trop précoce dans le processus. Prenons par exemple des poteaux en acier S690 : leur élancement admissible doit être environ 15 % inférieur à celui autorisé pour les matériaux S460. Des études montrent que les éléments comprimés en acier S460 fonctionnent généralement correctement jusqu’à un élancement λ voisin de 0,4, tandis que les éléments en acier S690 doivent être limités à environ 0,34, car leur déformation plastique après la limite élastique est moindre. L'Annexe D de l'Eurocode 3 traite ce problème au moyen de courbes de flambement ajustées. En pratique, la résistance au flambement diminue de 8 à 12 % environ, même si tous les autres paramètres (géométrie comprise) restent strictement identiques lors du passage des nuances d'acier S460 aux nuances S700. Pour toutes ces raisons, les ingénieurs doivent privilégier la stabilité globale de la structure plutôt que de chercher uniquement à réduire localement les coûts des matériaux, ce qui revêt une importance particulière dans le cas des éléments longs et élancés soumis à des charges directes.

Rapport limite d’élasticité sur résistance à la traction, écrouissage et effets des contraintes résiduelles sur la stabilité globale

L'acier S690+ présente des rapports limite d'élasticité sur résistance à la traction supérieurs à 0,90, ce qui signifie qu’il offre une redondance structurelle moindre. Cela revêt une importance particulière, car les structures à grande portée nécessitent cette protection supplémentaire contre l’effondrement progressif ou lors de déplacements imprévus des charges. Lorsqu’on examine des rapports Y/T élevés, ceux-ci entravent effectivement le durcissement par déformation, limitant ainsi la formation correcte des rotules plastiques et la redistribution des contraintes au niveau des assemblages pendant des événements extrêmes. La situation s’aggrave encore si l’on prend en compte les procédés de découpe thermique et de soudage : ces derniers engendrent des contraintes résiduelles atteignant environ 60 % de la limite d’élasticité du matériau dans les profilés en acier S690, contre seulement 30 % habituellement observés dans l’acier S355, ce qui explique clairement pourquoi les problèmes apparaissent plus rapidement. Après plusieurs cycles de chargement, des fissures commencent à se former bien plus vite que prévu. Les ingénieurs doivent prendre en compte tous ces facteurs lors de la conception de structures réalisées avec des matériaux S690+. Quelques bonnes pratiques à suivre seraient…

• Application de facteurs de surrésistance (γ = 1,1) pour les assemblages dans les zones sismiques ;
• Application de procédures de soudage qualifiées afin de maîtriser l’apport de chaleur et de minimiser l’adoucissement de la zone affectée thermiquement (ZAT) ;
• Réalisation d’analyses de redondance reflétant une capacité réduite de rotation plastique (θ ≈ 0,025 rad pour S690 contre 0,03 rad pour S355).

Considérations relatives aux règles de conception pour les aciers à haute résistance dans les applications de structures en acier

Les structures en acier modernes exploitent de plus en plus les aciers à haute résistance (AHR) afin d’atteindre des portées et un rendement sans précédent. Toutefois, l’intégration de nuances supérieures à S690 exige une attention particulière aux règles de conception internationales, qui adoptent des approches divergentes pour la validation de la stabilité structurale.

Annexe D de l’Eurocode 3 contre AISC 360-22 : ajustements des courbes de flambement des poteaux pour les nuances S690+

L'annexe D de l'Eurocode 3 modifie la manière dont nous analysons les courbes de flambement pour les aciers à haute résistance S460 à S700. Elle augmente essentiellement les facteurs d'imperfection, car ces matériaux se déforment moins et leur comportement d’écrouissage varie sous compression axiale. De l’autre côté de l’Atlantique, l’article E3 de la norme AISC 360-22 maintient une approche plus simple avec une formule unique de flambement, mais impose des restrictions plus strictes sur les élancements et réduit les coefficients de résistance en compression pour les éléments en acier S690 et au-delà. Pourquoi ? Parce qu’il s’agit d’assurer la stabilité globale sur la base de données expérimentales. Ces différences ont un impact concret sur les projets réels. L’Eurocode convient mieux aux bâtiments à plusieurs étages, où les conditions aux limites sont clairement définies, tandis que les méthodes AISC offrent généralement aux ingénieurs une plus grande confiance lorsqu’ils traitent des zones sismiques ou des structures supportant des charges de façon non uniforme. Les équipes structurales avisées déterminent dès le début quelle approche est la plus adaptée à leur projet, procédant souvent à des modélisations par éléments finis et à la réalisation de prototypes d’assemblages avant de s’engager profondément dans la phase de conception, afin d’éviter des reprises coûteuses ultérieurement.

Sélection stratégique des nuances et cartographie des applications dans les structures en acier à grande portée

Adéquation fonctionnelle : cas d’usage des nuances S460 à S890 pour les treillis, les poutres de toiture, les éléments comprimés et les assemblages

Obtenir de bonnes performances à partir de grandes structures en acier dépend réellement du choix des nuances d'acier adaptées aux fonctions spécifiques de chaque élément. Prenons l'exemple des fermes et des poutres de toiture : ces composants doivent principalement assurer un équilibre optimal entre poids, rigidité et déformation sous charge. C’est pourquoi les ingénieurs privilégient généralement les aciers S690 à S890. Grâce à leur limite élastique exceptionnellement élevée (d’au moins 690 MPa), ces matériaux permettent de concevoir des portées dépassant 120 mètres tout en réduisant la quantité de matériau utilisée d’environ 15 à 20 % par rapport à l’acier standard S355, sans compromettre les performances de la structure en conditions normales d’exploitation. En ce qui concerne les éléments soumis principalement à des efforts de compression, tels que les poteaux et les points de connexion, le secteur opte plutôt pour les nuances S460 à S550. Ces aciers offrent une résistance suffisante tout en présentant une meilleure ductilité (allongement d’environ 14 %, contre seulement 10 % pour les aciers ultra-résistants S890) et une meilleure aptitude au soudage. Leur teneur en carbone plus faible facilite également la fabrication, ce qui revêt une importance particulière au niveau des zones sollicitées, notamment dans les assemblages boulonnés ou soudés. Parfois, les ingénieurs adoptent des solutions hybrides aux jonctions critiques où les sollicitations changent brusquement de direction. Une pratique courante consiste ainsi à associer des semelles en acier S690 à des âmes en acier S355 sur certaines sections de poutres. Cette combinaison permet d’optimiser à la fois la transmission des charges à travers la structure et la faisabilité réelle de sa mise en œuvre sur site. Veiller à ce que chaque composant fonctionne dans sa plage optimale en termes de résistance, de coût et de facilité de construction demeure essentiel tout au long du processus de conception.

FAQ

Pourquoi l'acier à haute résistance est-il important dans les structures en acier modernes ?

L'acier à haute résistance, tel que l'acier S690+, réduit considérablement le poids structural, augmente la portée des éléments et améliore l'efficacité matérielle, permettant ainsi de concevoir des espaces plus vastes et plus ouverts tout en réduisant l'empreinte carbone.

Comment l'acier à haute résistance influence-t-il la vitesse de construction ?

En permettant l'utilisation de composants plus légers et préfabriqués, les structures réalisées en acier à haute résistance peuvent être construites 30 % à 50 % plus rapidement, ce qui réduit la durée de construction tout en conservant leur résistance et leur résilience face aux contraintes environnementales.

Quels sont les défis liés à l'utilisation de l'acier à haute résistance, tel que l'acier S690+, dans la construction ?

Ces défis comprennent la gestion de la résistance au flambement due à des sections plus minces, la nécessité de respecter des rapports d'élancement plus stricts, ainsi que des considérations supplémentaires relatives aux contraintes résiduelles et au rapport limite d'élasticité sur résistance à la traction lors de la conception et de la fabrication.

Quelles sont les considérations relatives aux règles de calcul applicables à l'acier à haute résistance ?

Les codes de conception pour les aciers à haute résistance varient d’un pays à l’autre ; ainsi, l’Annexe D de l’Eurocode 3 et l’AISC 360-22 fournissent des lignes directrices différentes concernant les courbes de flambement, les élancements et les coefficients de résistance en compression pour des nuances telles que S690+.

Comment les ingénieurs sélectionnent-ils les nuances d’acier appropriées pour les structures à grande portée ?

La sélection dépend des exigences spécifiques des composants concernés ; par exemple, les nuances S690 à S890 sont souvent utilisées pour les fermes et les poutres de toiture, tandis que les nuances S460 à S550 sont privilégiées pour les éléments comprimés et les points de connexion.
