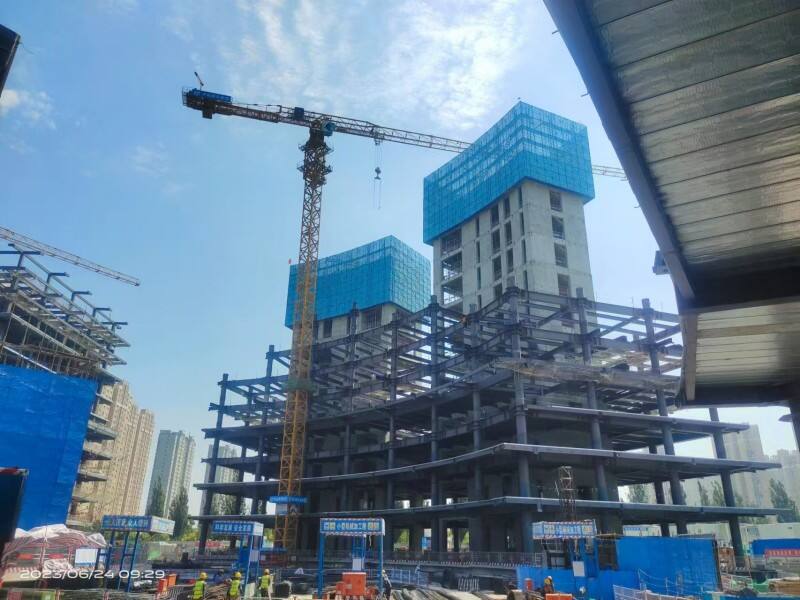

Comprendre les composants d’une structure en acier

Éléments porteurs principaux dans une structure en acier

Poutres, poteaux et treillis : fonctions et interaction dans les chemins de charge verticaux et latéraux

Les poutres, les poteaux et les treillis constituent l’ossature de toute structure en acier — chacun assumant des rôles distincts mais interdépendants dans les chemins de charge verticaux et latéraux.

• Poutres s’étendent horizontalement entre les appuis, transférant les charges verticales (par exemple, équipements, neige ou charges mortes/vivantes des planchers) aux poteaux verticaux.
• Colonnes transmettent la compression axiale accumulée vers les fondations tout en résistant au flambement grâce à un contreventement adéquat et au contrôle de l’esbellesse.
• Fermes , en exploitant la géométrie triangulaire, répartissent efficacement les charges sur de grandes portées — couramment utilisés dans les toitures et les ponts — tout en minimisant la quantité de matériau et le poids propre.

Les différentes parties fonctionnent ensemble pour créer des chemins de charge continus et de secours à travers toute la structure. Prenons, par exemple, les forces du vent ou des séismes : elles s’exercent sur les planchers et les toitures (généralement constitués de poutres et de matériaux de dallage), puis se déplacent latéralement vers des contreventements ou des points de connexion spécifiques, avant d’être finalement absorbées par les fondations du bâtiment. Lors de la conception des bâtiments, les ingénieurs en structures étudient comment ces systèmes interagissent afin d’éviter l’effondrement complet de l’ensemble si un élément venait à céder. Fondamentalement, ils veulent garantir que, lorsqu’une partie est endommagée, les composants voisins puissent reprendre la charge sans provoquer une défaillance catastrophique ailleurs dans la structure.

Systèmes à ossature et continuité : comment les liaisons permettent un transfert efficace des charges

L'intégrité d'une structure en acier dépend non seulement des éléments individuels, mais aussi de la manière dont ils sont assemblés. Les assemblages transforment des éléments distincts en systèmes porteurs unifiés capables de transférer de façon fiable les charges.

• Assemblages rigides , généralement réalisés par soudage, assurent la continuité des moments — permettant aux portiques de résister au déversement latéral grâce à leur résistance à la flexion.
• Assemblages articulés , généralement boulonnés, autorisent la rotation aux nœuds et ne transmettent que l'effort tranchant, ce qui permet d'accommoder les déplacements thermiques et simplifie la construction.
• Assemblages semi-rigides , de plus en plus courants dans la conception parasismique, offrent une rigidité et une ductilité calibrées afin d'absorber et de dissiper l'énergie sans rupture fragile.

La continuité est obtenue grâce à des détails techniques spécifiques, tels que les plaques d’about dans les treillis ou les assemblages poutre-colonne à platine d’extrémité. Ces solutions garantissent un transfert des charges sans déformation ni concentration de contraintes — ce qui est essentiel sous sollicitations dynamiques dues aux séismes, aux rafales de vent ou aux vibrations engendrées par des machines lourdes.

Principes de conception en acier pour l'intégrité structurelle

Équilibrer résistance, rigidité et stabilité dans la conception des structures en acier

Une conception efficace en acier repose sur un équilibre intégré entre résistance, rigidité et stabilité — trois piliers interdépendants.

• Résistance garantit que les éléments résistent à la plastification ou à la rupture sous les charges de calcul ; elle dépend de la limite d'élasticité, de la résistance ultime à la traction et de la géométrie de la section.
• Rigidité contrôle la flèche et l'aptitude au service — une déformation excessive compromet la fonctionnalité, induit des moments secondaires et peut provoquer des dommages non structuraux.
• Stabilité la stabilité, souvent la plus négligée, empêche le flambement — qu’il soit local (flambement des plaques), latéral-torsionnel (dans les poutres) ou global (flambement des poteaux) — grâce à un contreventement approprié, à des proportions adéquates des éléments et à une rigidité suffisante des assemblages.

Insister uniquement sur la résistance comporte le risque d’obtenir des éléments élancés et instables ; une rigidité excessive augmente le poids, le coût et les sollicitations sismiques. Comme le signale le rapport 2023 du Conseil de la stabilité structurale, près de 27 % des défaillances d’acier documentées sont directement attribuables à des négligences en matière de stabilité — ce qui souligne pourquoi l’analyse moderne doit intégrer les trois principes dès la phase conceptuelle de la conception.

Mises à jour de l’AISC 360-22 : implications clés concernant les limites d’élancement et la vérification de la stabilité

L’AISC 360-22 introduit des améliorations significatives de la vérification de la stabilité — notamment des limites d’élancement (λ) plus strictes pour les éléments comprimés. Les nouveaux seuils réduisent les valeurs maximales admissibles de λ jusqu’à 15 % pour certaines sections laminées et assemblées, reflétant une compréhension actualisée de la sensibilité aux imperfections, en particulier dans les profilés en H soudés. Ces modifications influencent la conception des poteaux de la manière suivante :

• Favorisant l’adoption précoce de sections assemblées ou caisson pour les applications à forte charge,
• Renforçant les marges de sécurité contre le flambement élastique et inélastique, et
• Nécessitant une analyse explicite du second ordre (selon l'annexe 1) pour les portiques dépassant les nouvelles limites de λ.

Les ingénieurs doivent désormais vérifier les classifications des éléments à l’aide des tableaux révisés B4.1a/b avant de finaliser les projets, afin de garantir la conformité aux vérifications de stabilité locale et globale. Bien qu’elles accroissent la précision du dimensionnement, ces mises à jour réduisent collectivement le risque lié au flambement sans nuire à la constructibilité.

Stratégies de conception des assemblages en ingénierie moderne des structures en acier

Assemblages boulonnés contre assemblages soudés : compromis entre performance, ductilité et résilience sismique

Le choix de l’assemblage constitue une décision stratégique, et non une simple préférence en matière de fabrication. Les assemblages boulonnés et les assemblages soudés offrent des avantages complémentaires, façonnés par le contexte du projet, notamment l’exposition sismique et les exigences d’inspection.

• Connexions à boulonnage offrent une ductilité supérieure, une facilité d’inspection sur site et une grande adaptabilité, ce qui en fait le choix privilégié dans les régions à forte sismicité, où la dissipation contrôlée de l’énergie est critique. Les simulations sismiques montrent que les assemblages boulonnés supportent environ 25 % de déformation plastique supplémentaire avant rupture par rapport à des assemblages soudés comparables.
• Connexions soudéses , tout en offrant une rigidité initiale plus élevée (+15 % dans des analyses de cadre typiques) et des chemins de charge continus, sont plus sensibles à la rupture fragile sous chargement cyclique et nécessitent un contrôle qualité rigoureux lors de la fabrication.

La pratique optimale privilégie des stratégies hybrides — utilisant des liaisons boulonnées dans les zones sismiques critiques et des liaisons soudées là où la rigidité et la continuité prédominent au regard des besoins fonctionnels — afin de garantir résilience, économie et constructibilité.

Propriétés des matériaux régissant le comportement des structures en acier

Les propriétés mécaniques et chimiques de l’acier de construction déterminent fondamentalement la façon dont une structure en acier réagit aux sollicitations statiques, dynamiques et environnementales. Les caractéristiques essentielles comprennent :

• Résistance à la traction , marquant le début de la déformation permanente ;
• Résistance ultime à la traction , définissant la contrainte maximale avant rupture ; et
• DÉFORMABILITÉ , mesurée par l’allongement ou la réduction de section — essentielle pour absorber l’énergie lors d’événements sismiques ou de charges d’impact.

Ces propriétés sont interdépendantes et influencées par la composition chimique et les procédés de fabrication : une teneur plus élevée en carbone augmente la résistance, mais diminue la ductilité et la soudabilité ; des éléments d’alliage tels que le chrome améliorent la résistance à la corrosion ; et le laminage à chaud par rapport au formage à froid affecte la structure de grains, la ténacité et la résistance à la fatigue.

Lors du choix des matériaux, l'application doit toujours primer. Par exemple, les aciers à limite d'élasticité plus faible, tels que l'ASTM A36, sont principalement sélectionnés parce qu'ils se déforment plutôt que se rompent sous contrainte, ce qui les rend particulièrement adaptés aux zones sujettes aux séismes. À l'inverse, des options à résistance supérieure, telles que l'ASTM A992, permettent aux ingénieurs de construire des structures plus hautes sans avoir recours à des poutres massives. La teneur en soufre de l'acier est également un facteur déterminant : si elle dépasse 0,05 %, des problèmes peuvent survenir lors du soudage, car le métal devient plus susceptible de se fissurer à haute température. C'est pourquoi les spécifications doivent faire l'objet d'une attention particulière. L'examen de rapports réels issus du terrain révèle un fait assez surprenant : environ 60 % de tous les échecs structurels sont dus tout simplement à l'utilisation d'un matériau inadapté aux conditions d'emploi. Le choix des matériaux n'est donc pas un simple détail secondaire ; il constitue en réalité l'un des facteurs les plus critiques influençant à la fois la sécurité des bâtiments et leur durée de vie avant remplacement.

La température module également le comportement : l’acier conserve seulement environ 80 % de sa limite d’élasticité à température ambiante à 600 °F (315 °C), ce qui rend nécessaire la protection contre l’incendie dans les structures occupées. La compréhension de ces interdépendances permet aux ingénieurs de sélectionner la nuance d’acier, sa composition chimique et son traitement en fonction du rôle structurel spécifique, garantissant ainsi des performances robustes dans toute la gamme des conditions d’utilisation.

FAQ

Quels sont les éléments porteurs principaux d’une structure en acier ?

Les éléments porteurs principaux d’une structure en acier sont les poutres, les poteaux et les treillis. Les poutres s’étendent horizontalement, les poteaux supportent des efforts de compression axiale vers le bas, et les treillis répartissent efficacement les charges sur de grandes portées.

Comment les assemblages influencent-ils l’intégrité d’une structure en acier ?

Les assemblages sont essentiels, car ils transforment des éléments individuels en systèmes unifiés capables de transmettre les charges. Les assemblages rigides, articulés et semi-rigides jouent chacun un rôle déterminant dans le maintien de l’intégrité structurelle sous diverses conditions.

Quelle est l'importance de l'équilibre entre la résistance, la rigidité et la stabilité dans la conception en acier ?

L'équilibre entre ces trois facteurs est essentiel pour garantir la sécurité de la structure. Une suraccentuation de l'un quelconque de ces aspects compromet l'intégrité globale de la structure, ce qui peut entraîner des problèmes de conception et de fonctionnement.

En quoi la mise à jour de la norme AISC 360-22 influe-t-elle sur la conception des structures en acier ?

L'AISC 360-22 introduit des limites de lancement plus strictes et exige une vérification de stabilité plus détaillée, ce qui affecte la conception des poteaux, les marges de sécurité et rend obligatoires certaines analyses afin de respecter la norme.

Quand choisir des assemblages boulonnés ou soudés dans les structures en acier ?

Les assemblages boulonnés sont privilégiés dans les zones à forte sismicité en raison de leur ductilité, tandis que les assemblages soudés conviennent mieux aux zones nécessitant une rigidité initiale et une continuité plus élevées.
