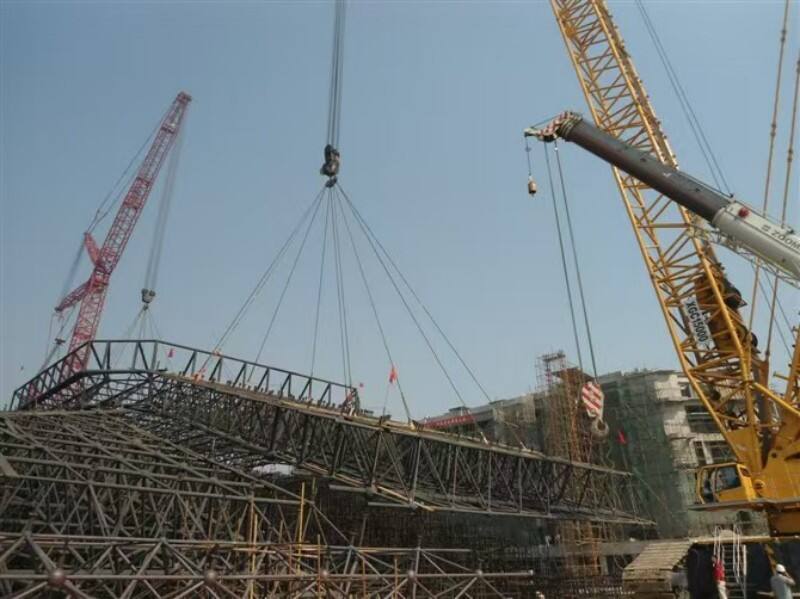

Az acélszerkezet alkalmazása sportlétesítmények építésében

Miért a acél szerkezet a modern sportlétesítmények optimális választása?

Kivételes, oszlopfalmentes területlehetőség rugalmas sportprogramozáshoz

Az acélvázszerkezet lehetővé teszi olyan oszlopfmentes terek építését, amelyek szélessége meghaladja a 300 lábat (kb. 91 métert), ami jóval túlmutat a beton teherbíró képességén. Ezek az üres terek kiválóan alkalmasak számos különböző felhasználási célra, mivel semmi sem akadályozza a szabad tér kihasználását. Ilyen acélvázszerkezetű sportcsarnokok például egy-egy nap alatt átalakíthatók kosárlabdameccsek, jégkorongmérkőzések vagy akár koncertek rendezésére. Az ilyen acél „clear span” (oszlopfmentes) szerkezettel tervezett épületek évente körülbelül 30 százalékkal több eseményt tudnak megrendezni, csupán azért, mert rendkívül rugalmasan alkalmazhatók. Egy további nagy előny a fém anyag kiváló szilárdsága a tömegéhez képest. Ez lehetővé teszi az építészek számára, hogy például lebegő ülőhelyeket vagy bonyolult, nyitható-zárható tetőszerkezeteket tervezzenek anélkül, hogy aggódniuk kellene a szerkezet stabilitásáért az események idején zajló mozgások miatt.

Gyorsított építési időkeretek: A gyártástól a használatba vételig kevesebb mint 6 hónap

Amikor pontossági gyártási módszereket alkalmaznak a helyszínen kívüli, CNC-gépekkel felszerelt létesítményekben, a projektek ténylegesen 40–60 százalékkal gyorsabban fejeződnek be, mint a hagyományos, helyszínen öntött betonmunkák. A szerkezeti elemek előre tervezettek, így gyakorlatilag készen állnak a csavarokkal történő összeszerelésre, ami azt jelenti, hogy nem kell várni a kedvezőtlen időjárási körülményekre, és körülbelül felére csökken az építési helyszínen szükséges munkaerő-szám. Vegyük példaként ezt a stadionprojektet: 12 000 ülőhellyel rendelkezett, és az üres alapozástól egészen a használatba vételig összesen csupán 23 hét telhetett el. Ilyen sebesség soha nem érhető el a hagyományos betonnal, mivel annak megfelelő megkötése évekig is eltarthat. Továbbá, amikor az anyagok pontosan akkor érkeznek meg, amikor szükség van rájuk, az építési helyszíneken kevesebb anyag halmozódik fel, így kevesebb helyet foglalnak el.

Életciklus-gazdaságtan: 50 év feletti élettartam és évi <1% karbantartási költség a betonhoz képest

A acélépítmények karbantartási költségei általában évente az eredeti építési költség 1%-ánál kevesebbek, főként a rozsdaképződést megelőző forró mártásgalvanizálás miatt. Az 50 év körüli időszakot figyelembe véve a tulajdonosok általában azt tapasztalják, hogy összes költségük – a legtöbb ágazati tanulmány szerint – 30–35%-kal alacsonyabb, mint a betonépítményeké. A beton hajlamos repedni, apró darabokra törni és idővel fokozatosan megdeformálódni terhelés hatására, míg az acélépítményeknél ez nem jelent problémát. Ezen felül az acél teljes mértékben újrahasznosítható a hasznos élettartama végén, így még érték is marad benne, amikor elérkezik az idő a cserére. Ne felejtsük el említani a földrengéseket sem: az acél természetes módon meghajlik, anélkül hogy eltörne a remegés során, ami jelentősen csökkenti a biztosítási díjakat a földrengésveszélyes területeken más építőanyagokhoz képest.

Kulcsfontosságú acél szerkezeti elemek sportlétesítményekben

Hosszúfesztávú tetőszerkezetek: rácsos tartók, cellás gerendák és ívelt gerenda-konfigurációk

A mérnöki szempontokat figyelembe vevő acéltető-rendszerek akár 200 méternél is nagyobb távolságot is áthidalhatnak oszlopok nélkül, így hatalmas, nyitott terek jönnek létre a épületek belső tereiben. A rácsos tartószerkezetek kiválóan bírják a szél- és hóterheket. Ugyanakkor azok a speciális cellás gerendák beépített nyílásokkal rendelkeznek, amelyekbe például a légtechnikai rendszerek, a világítótestek, sőt a tűzoltó berendezések is beépíthetők. Ez magas mennyezeteket eredményez, és elkerüli a fölé lógó, esztétikailag zavaró szerelvényeket. Amikor az építészek görbült gerendákat alkalmaznak – különösen parabolikus ívek formájában – olyan emlékezetes építészeti formákat hoznak létre, amelyeket világszerte városainkban láthatunk. De van egy további előny is: ezek a görbék valójában megerősítik a szerkezetet, miközben javítják a térben zajló hangterjedést. Az előre gyártott (prefabrikált) elemek jelentősen gyorsítják a építési folyamatot. Stadionprojekteket vizsgáló tanulmányok azt mutatják, hogy a prefabrikált alkatrészek használata körülbelül 40 százalékkal csökkenti a helyszíni közlekedési dugókat a hagyományos építési módszerekhez képest.

Integrált ülőpálya-tartó rendszer: konzolos acélvázak, amelyek oszlopfmentes kilátást biztosítanak

Az acélvázak konzolos módon tartják az ülőterületeket a földtől több mint 20 méterrel magasabban, anélkül, hogy alapozási oszlopokra lenne szükség. Ez kiváló kilátást biztosít minden ülőhelyről, és egészében élményesebbé teszi a nézők számára a rendezvényt. Ezeket a szerkezeteket úgy tervezték, hogy nagy terheléseket bírjanak el – körülbelül 5 kN/m²-t a FIFA-szabványok szerint –, miközben még mindig beilleszthetők a szükséges elemek, például lépcsők, büfék és VIP-szekciók is a tervezésbe. A szerkezeti elemek közötti kapcsolatokat forró-merítéses cinkbevonattal látták el, amely véd a rozsdásodás ellen akkor is, ha nedvességnek és folyamatos gyalogforgalomnak van kitéve. Ez hozzájárul a biztonsági előírások és a szerkezeti szilárdság hosszú távú, napi használat melletti megőrzéséhez.

Kritikus mérnöki szempontok az acélszerkezet teljesítményének biztosításához

Dinamikus terhelésmodellezés: szinkronizált tömegmozgás által keltett rezgések és rezonancia-csökkentés

Amikor a tömeg együtt mozog – például stadionhullámot csinál, egyidejűleg ugrál vagy ritmikusan kiált – harmonikus erőket hoz létre, amelyek valójában illeszkednek a épület sajátfrekvenciájához, és megerősítik azt. Megfelelő ellensúlyozás hiányában ezek a rezonanciák akár ötszörösére is növelhetik a rezgéseket a normális statikus terhelések által kiváltott értékhez képest, ami kellemetlenséget okozhat a belül tartózkodók számára, és idővel fokozatos szerkezeti kopást eredményezhet. E probléma kezelésére a mérnökök összetett számítógépes modelleket futtatnak extrém helyzetek tesztelésére, például olyan esetek vizsgálatára, amikor a függőleges gyorsulás elérheti a 1,5 méter/másodperc² értéket – ezt a Structural Engineering Institute 2023-as kutatása igazolta. Számos modern épület ma már hangolt tömegcsillapítókat épít be a tetőjébe, hogy elnyelje ezeket a nem kívánt rezgéseket. Gyakorlati alkalmazások során bebizonyosodott, hogy ezek az eszközök a mozgásamplitúdókat körülbelül 60%-kal csökkentik. A számítógépes folyadékdinamikai vizsgálatok továbbá segítenek megerősíteni, hogy milyen hatékonyan működnek ezek a csillapítók akkor, amikor az épület egyszerre szembesül szélterheléssel és szerkezeti rezgésekkel.

Acél szerkezet kivitelezése: A gyártástól a üzembe helyezésig

Pontos, helyszínen kívüli gyártás és időben történő szállítás, amely 40%-kal csökkenti a helyszíni torlódást

Az építőelemek gyártása a munkaterületektől távol, olyan gyárakban, ahol a körülmények szabályozhatók, lényegesen jobb eredményeket eredményez pontos méretek, jó minőségű hegesztések és alapos minőségellenőrzések tekintetében – ezek ugyanis a terepen nem mindig megbízhatóan valósíthatók meg. A gyárak automatizált rendszereket használnak az anyagok vágására, számítógéppel vezérelt gépeket a fémhajlításhoz, valamint robotokat a hegesztési feladatok elvégzésére. Ezek a módszerek biztosítják, hogy minden alkatrész minden egyes alkalommal hibátlanul megfeleljen a megadott specifikációknak. Minden darabot egyértelműen megjelölnek és rendeznek, így a szerelők pontosan tudják, hogy melyik elem hová kerül a telepítés során – ez gyorsítja a munkafolyamatot, és csökkenti a hibák számát. Az anyagok éppen akkor történő szállítása, amikor szükség van rájuk, körülbelül kétharmadával csökkenti a építési területen tárolandó anyagmennyiséget, és további helyet is felszabadít, mivel kevesebb berendezés torlaszolja el a területet. Ez az egész tervezési folyamat segít védekezni az időjárási okból adódó késésekkel szemben, biztonságosabb munkakörülményeket teremt a dolgozók számára, és általában rövidíti a projekt időkereteit. Olyan létesítmények esetében, amelyeknek bizonyos évszakok kezdete előtt meg kell nyílniuk – például sícentrumok vagy nyári táborok –, ez a fajta ütemezés döntő jelentőségű lehet a határidők betartása és a költséges késések elkerülése között.

Gyakran Ismételt Kérdések

Miért preferálják az acél szerkezeteket a modern sportlétesítményeknél?

Az acél szerkezeteket az egyedülálló, oszlopfalmentes tervezési lehetőségük miatt részesítik előnyben, amely rugalmas sportprogramozást és gyakoribb események rendezését teszi lehetővé. Gyors építési időtartamot, alacsonyabb életciklus-költségeket és nagyobb tartósságot kínálnak a hagyományos anyagokhoz képest.

Mi az előnye az előre gyártott acélalkatrészeknek?

Az előre gyártott acélalkatrészek csökkentik az építési időt, minimalizálják a helyszíni torlódást, és biztosítják a pontos méreteket és minőséget, ami kevesebb hibához és gyorsabb beépítéshez vezet.

Hogyan kezelik az acél szerkezetek a tömeg által okozott rezgéseket a sportlétesítményekben?

A modern acél szerkezetek dinamikus terhelésmodellezést alkalmaznak a hangolt tömegcsillapítókkal együtt annak érdekében, hogy enyhítsék a szinkronizált tömegmozgásokból eredő rezgéseket, csökkentve ezzel a kényelmetlenséget és a szerkezeti kopást az idővel.
