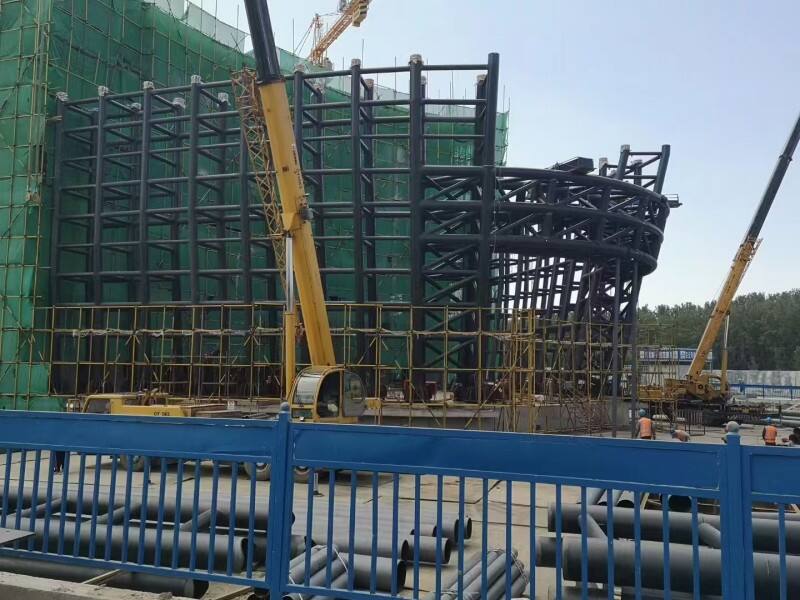

Úloha oceľových konštrukcií pri stavbách odolných voči katastrofám

Prečo sa oceľové konštrukcie vyznačujú vysokou odolnosťou voči katastrofám

Vysoký pomer pevnosti k hmotnosti umožňuje rýchlu a predvídateľnú odpoveď pri extrémnych zaťaženiach

Pomer pevnosti k hmotnosti ocele hrá veľkú úlohu pri tom, ako dobre budovy odolávajú katastrofám. Ocelové konštrukcie dokážu zvládnuť silné bočné sily, aké vznikajú napríklad počas zemetrasení, bez toho, aby sa preťažovali základy viac, než je potrebné. Keď sa zem chveje, ľahšie materiály znamenajú, že sa cez budovu prenáša menšia sila, a pritom celá konštrukcia stále drží pohromade. Čo robí oceľ tak výnimočnou v tomto ohľade? Jej molekuly sú rozmiestnené pomerne rovnomerne po celom objeme, čo umožňuje inžinierom predpovedať, ako sa bude správať pri zaťažení. Táto spoľahlivosť pomáha konštrukciám dobre fungovať bez ohľadu na zemetrasenia, silné veterné nárazy alebo iné nebezpečenstvá, ktoré ohrozujú bezpečnosť a stabilitu stavebných projektov po celom svete.

Duktilita a tlmenie energie: ako sa oceľ bezpečne deformuje počas seizmických udalostí

Duktilita ocele znamená, že sa počas zemetrasení môže deformovať kontrolovane, bez toho aby sa náhle rozpadla, čo jej poskytuje významnú bezpečnostnú výhodu oproti krehkým stavebným materiálom. Keď sú oceľové konštrukcie vystavené vibráciám, prechádzajú tým, čo inžinieri nazývajú hysterézne cykly – viackrát sa ohnú a následne sa vrátia do pôvodnej polohy, pričom nebezpečnú energiu zemetrasenia premieňajú na neškodné teplo namiesto toho, aby ju nechali ničiť budovu. Štúdie zamerané na skutočné škody spôsobené zemetraseniami ukazujú, že budovy postavené z ocele vyžadujú po zemetraseniach približne o 60 percent menej opravných prác ako betónové budovy, čo vyplýva z výskumu publikovaného v odborných časopisoch z oblasti seizmickej techniky. Keďže oceľ dokáže vydržať tento druh opakovaného ohýbania bez zrútenia, mnohí architekti a inžinieri ju uprednostňujú pri navrhovaní budov v oblastiach, kde sa často vyskytujú alebo sú možné silné zemetrasenia.

Výkon oceľovej konštrukcie pri návrhu odolných proti zemetraseniam budov

Systémy s momentovou odolnosťou vs. systémy s vetranými rámovými konštrukciami pri kombinovaných seizmických zaťaženiach

Oceľové budovy pomáhajú znížiť škody spôsobené zemetraseniami predovšetkým prostredníctvom dvoch typov systémov odolných voči bočným silám: rámových systémov odolných voči ohybovému momentu (MRF) a centrálne zväzovaných rámov (CBF). Pri MRF sú nosníky pevne pripevnené k stĺpom tak, aby sa mohli pri zemetrasení ohýbať kontrolovane. Tieto systémy sa dobre osvedčujú v budovách strednej výšky, kde architekti potrebujú flexibilitu priestoru, pretože viditeľných podpor je menej. CBF používajú iný prístup – do rámu pridávajú uhlopriečne oceľové tyče. Tým sa dosahuje veľká tuhosť voči bočnému posunu, preto tento spôsob uprednostňuje mnoho budov v oblastiach s vysokým rizikom silných zemetrasení. Niektorí inžinieri kombinujú oba systémy za účelom dodatočnej ochrany počas zložitých pohybov zeme z viacerých smerov. Dodatočná redundancia poskytuje majiteľom budov pokoj v mysli, keď vedia, že ich konštrukcie dokážu lepšie zvládnuť neočakávané zaťaženia v porovnaní so systémami s jedinou ochranou.

Rámové konštrukcie s momentovými spojmi ponúkajú o 25 % vyššiu duktilitu, avšak vyžadujú dôkladné detailovanie spojov v súlade so štandardom AISC 341-22. Závesové rámové konštrukcie znížia medzipodlažný posun až o 40 %, hoci umiestnenie závesov môže obmedziť plánovanie podlážok (FEMA P-2098, 2023).

Inovácie: Samostrediacie spoje a oceľové tlmiče na zníženie zvyšného posunu

Zníženie zvyšného posunu je veľmi dôležité, keď sa budovy musia po katastrofách znova obývať. Oceľové spojenia navrhnuté tak, aby sa samostatne centrovávali, v tomto prípade dosahujú vynikajúce výsledky. Tieto systémy využívajú buď napínacie lana s post-tensioningom alebo špeciálne zliatiny so zvýšenou pamäťou tvaru, ktoré vrátia konštrukcie do pôvodnej polohy po ich plastickom pretvoreniach pod účinkom zaťaženia. Podľa výskumu publikovaného minulý rok v časopise ASCE Journal of Structural Engineering testy ukázali, že tieto metódy dokážu znížiť zvyšný posun približne o 60 až 80 percent. Okrem týchto inovácií pomáhajú aj rôzne typy oceľových tlmičov. Ochránené protibucklingové záporové prvky (BRB) a iné zariadenia deformujúce sa pri strihu absorbuje náraz počas zemetrasení a zároveň zachovávajú štrukturálnu celistvosť. Ako príklad si môžeme vziať nedávnu rekonštrukciu v Osake. Inžinieri tam namontovali BRB, ktoré počas simulačných testov udržali pohyb budov v bezpečných medziach. Výsledkom bolo, že maximálny posun zostal na úrovni len 1,8 % a zvyšný posun klesol na len 0,2 %. Taký výkon má veľký význam pre komunity, ktoré sa snažia zotaviť sa z katastrof bez prekročenia rozpočtových limitov.

Odolnosť oceľových konštrukcií voči vysokým vetrom a tajfúnovým udalostiam

Dynamické správanie sa vysokých oceľových budov pod vplyvom cyklónových vietorov: dôkazy z prípadových štúdií z Japonska a pobretia Golfského zálivu

Oceľové budovy sa v porovnaní s inými typmi konštrukcií lepšie vyrovnávajú s cyklónmi, pretože dokážu dynamicky sa pružne ohýbať a zároveň predvídateľne absorbovať energiu. Keď sú vystavené veľmi silným vetrom, tieto štíhle konštrukcie sa namiesto náhleho rozpadu kontrolovane kývajú. Celú tú silu vetra premieňajú na vibrácie, ktoré budova bezpečne zvláda. Dôkazy z oblastí postihnutých tajfúnmi v Japonsku a z pobretia Golfského zálivu to celkom dobre potvrdzujú. Inžinieri v týchto oblastiach opakovane pozorovali, že pri správnej výstavbe oceľové kostry zostávajú neporušené aj pri rýchlostiach vetra presahujúcich 150 míľ za hodinu, čo zodpovedá úrovni hurikánu kategórie 4. Existuje niekoľko dôvodov, prečo sa oceľ tak dobre vyrovnáva s takýmito silami, a začínajú...

• Materiálová flexibilita , umožnené vysokým pomerom pevnosti k hmotnosti ocele, umožňuje bezpečný bočný posun bez straty stability
• Dissipácia energie na úrovni rámu , kde spoje a prvkové časti premieňajú sily vetra na tlmené kmitania
• Aerodynamická prispôsobivosť , so štíhlymi profílmi a optimalizovanou obkladovou vrstvou, ktoré minimalizujú odpor vetra a zabraňujú progresívnemu zrúteniu

Desaťročia terénnych skúseností ukazujú pre oceľové budovy vyhovujúce stavebným predpisom v cyklónových zónach prežitie vyššie ako 90 % – čím sa potvrdzuje oceľ ako referenčný materiál pre vetrom odolnú infraštruktúru.

Riešenie požiarnej zraniteľnosti oceľových konštrukčných systémov

Hoci oceľ vyniká v odolnosti voči zemetraseniam a vetru, jej mechanické vlastnosti sa začínajú zhoršovať nad teplotou 550 °C (1022 °F), kde môže stratiť až polovicu svojej nosnej schopnosti. Moderný požiarny dizajn zohľadňujúci odolnosť rieši tento problém prostredníctvom integrovaných pasívnych a aktívnych stratégií:

• Pasívna protipožiarna ochrana (PPO) , napríklad intumescenčné nátery, pri zahrievaní expandujú do izolačných uhlíkových vrstiev – čím spomaľujú nárast teploty v konštrukčných prvkoch
• Aktívne systémy , vrátane detektorov dymu na včasnú detekciu a hasiacich pršík, obmedzujú šírenie plameňa v počiatočných štádiách požiaru
• Kompartmentalizácia , pomocou stien, podláh a prekážok v dutinách odolných voči požiaru, obmedzujú rozšírenie požiaru a zachovávajú štrukturálnu súvislosť

Spoločne tieto opatrenia predĺžia čas do kritického zlyhania: chránené oceľové nosníky zvyčajne vydržia štandardné požiarné zaťaženie 60–120 minút, kým nechránené časti vydržia len 15 minút. Hoci žiadny štrukturálny materiál nie je úplne nehorľavý, kompatibilita ocele s robustným, normami vyžadovaným požiarnym inžinierstvom premieňa tepelnú zraniteľnosť na spoľahlivo riadené riziko.

Často kladené otázky

Prečo sa oceľ uprednostňuje pri návrhu budov odolných voči zemetraseniam?

Oceľ sa uprednostňuje kvôli svojej vysokéj ductilite (tažnosti) a schopnosti rozptyľovať energiu, čo jej umožňuje bezpečne deformovať sa počas zemetrasení bez zrútenia. Táto vlastnosť v kombinácii s predvídateľnou odpoveďou na mechanické zaťaženie robí oceľové konštrukcie odolnými v seizmických podmienkach.

Ako prispieva oceľ k odolnosti voči vetru a tajfúnom?

Oceľové konštrukcie sa môžu dynamicky pružiť a premieňať veterné sily na ovládateľné vibrácie, čím im umožňujú zostať nepoškodené počas udalostí s vysokou rýchlosťou vetra, ako sú tajfúny a hurikány. Ich aerodynamická prispôsobivosť a pružnosť prispievajú k minimálnemu odporu vetra a zabraňujú zrúteniu.

Aké opatrenia sa uplatňujú na ochranu oceľových konštrukcií pred požiarom?

Na ochranu oceľových konštrukcií pred požiarom architekti používajú pasívnu protipožiarnu ochranu, napríklad intumescenčné nátery, a zavádzajú aktívne systémy, ako sú detektory dymu a požiarny rozvody so závesnými tryskami. Ďalšou opatrením je kompartmentalizácia, ktorá pomáha požiar obmedziť a zabezpečuje, aby oceľové konštrukcie zostali nepoškodené dlhšie počas vystavenia požiaru.
