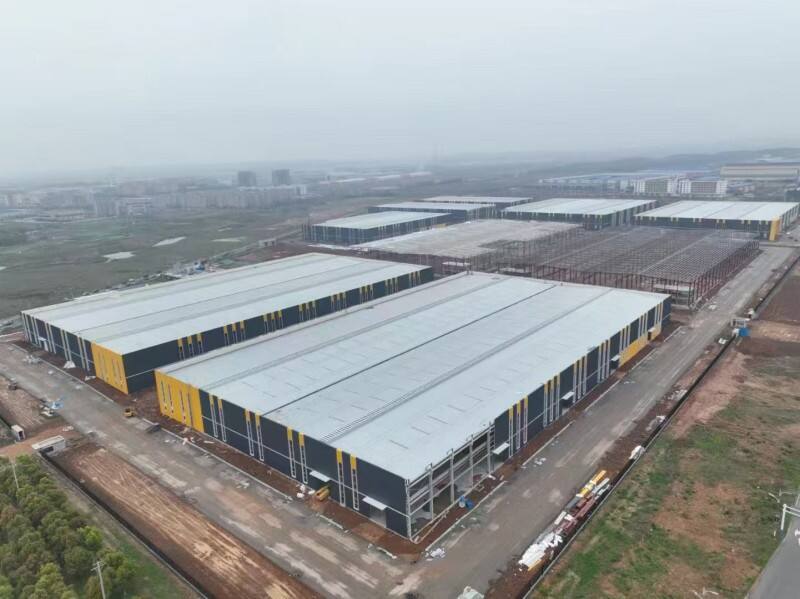

Estructuras de acero en la construcción en zonas costeras: retos y soluciones

Por qué los entornos costeros aceleran la degradación de las estructuras de acero

Mecanismos de corrosión inducida por cloruros en la zona de salpicadura

Las estructuras de acero ubicadas en lo que se denomina 'zona de salpicadura' experimentan problemas de corrosión particularmente severos, ya que están sometidas a ciclos constantes de humedecimiento y secado, además de recibir el impacto del agua salada proveniente de las olas, las mareas e incluso de partículas de sal suspendidas en el aire. Cuando la marea entra, el agua de mar cargada de cloruros se adhiere a estas superficies de acero. Luego, al secarse, el agua salada residual se concentra notablemente, lo que descompone la capa protectora de óxido que se forma naturalmente sobre el acero e inicia la formación de esas molestas pequeñas picaduras. Se han registrado casos en los que estas picaduras crecen más de medio milímetro cada año en entornos marinos adversos. Lo que hace especialmente agresiva a esta zona es la alternancia constante entre humedad y oxígeno durante los períodos de sequía: la humedad permite que ocurran dichas reacciones electroquímicas, mientras que el oxígeno favorece los procesos químicos que atacan el metal. Esta combinación provoca, de hecho, una deterioración más acelerada que la que se produce al estar sumergido de forma continua bajo el agua o expuesto únicamente a condiciones atmosféricas normales. Por ello, los ingenieros consideran la zona de salpicadura como uno de los lugares más perjudiciales para la corrosión del acero a lo largo de las costas.

Efectos sinérgicos de la humedad, la niebla salina y los ciclos de temperatura en la integridad de las estructuras de acero

La corrosión a lo largo de las costas no suele deberse únicamente a un solo factor, sino al efecto combinado de varios factores que actúan simultáneamente. Cuando la humedad relativa se mantiene por encima del 60 %, se forman películas delgadas y conductoras sobre las superficies metálicas que mantienen las reacciones electroquímicas en marcha de forma continua. Al mismo tiempo, las partículas de sal suspendidas en el aire depositan iones cloruro sobre las estructuras a razón de aproximadamente 100 a 500 miligramos por metro cuadrado cada día, cerca de la playa. Esto hace que las superficies sean mucho más conductoras de lo que deberían ser. Los cambios diarios de temperatura tampoco ayudan: cada vez que hay una variación de 10 grados Celsius entre el día y la noche, los materiales se dilatan y contraen, provocando grietas en los recubrimientos protectores precisamente en sus zonas más débiles. Estas microgrietas permiten la entrada de aún más cloruro, posiblemente hasta un 30 o 40 % adicional, según las condiciones. En conjunto, las estructuras expuestas a esta triple amenaza suelen tener una vida útil que representa solo la mitad o las tres cuartas partes de la de estructuras similares ubicadas más tierra adentro, lejos del mar.

Optimización de la selección de materiales para estructuras de acero expuestas al medio marino

Grados de acero inoxidable (304 frente a 316): datos de rendimiento y límites de aplicación para estructuras de acero

Elegir los materiales adecuados es fundamental para garantizar un rendimiento duradero en entornos marinos. El acero inoxidable austenítico tipo 304 funciona aceptablemente en zonas costeras suaves, pero no contiene suficiente molibdeno para resistir la corrosión por picaduras y la corrosión por grietas en zonas de salpicadura o en ambientes con aire salino. El tipo 316, en cambio, presenta una situación distinta: al incorporar aproximadamente un 2 al 3 % de molibdeno durante su fabricación, esta aleación resiste los daños causados por los cloruros unas seis veces mejor que el acero inoxidable convencional. Para cualquier componente que requiera una protección rigurosa frente a las inclemencias del tiempo, los ingenieros suelen especificar, como mínimo, acero inoxidable tipo 316 para estructuras principales, pernos y piezas que puedan quedar expuestas a salpicaduras o sumergirse ocasionalmente. Sin embargo, ambos tipos resultan insuficientes cuando se utilizan bajo el agua durante períodos prolongados o en entornos marinos calurosos superiores a 60 grados Celsius. A esas temperaturas, el agua salada prácticamente degrada la escasa protección que ofrecen estas aleaciones, provocando una deterioración acelerada.

Aleaciones resistentes a la corrosión y sistemas híbridos: cuándo sustituir o reforzar la estructura convencional de acero

La infraestructura diseñada para durar más de 50 años en entornos marinos agresivos requiere materiales especiales. Piense, por ejemplo, en las plataformas petrolíferas offshore, los grandes pilotes en espigones o los soportes para generadores de energía mareomotriz. Las aleaciones resistentes a la corrosión (CRAs, por sus siglas en inglés) como los aceros inoxidables superdúplex (por ejemplo, UNS S32760) y los bronces de aluminio-níquel desempeñan un papel excepcional en estas condiciones. Resistirán diversos tipos de degradación, incluida la fisuración por corrosión bajo tensión, los problemas derivados de los depósitos de bioincrustación y la erosión causada por flujos turbulentos de agua. Cuando sustituir íntegramente la estructura por CRAs resulta demasiado costoso, los ingenieros suelen recurrir a soluciones híbridas. Combinar acero al carbono galvanizado con ánodos sacrificiales de cinc o aluminio funciona bastante bien. Además, aplicar recubrimientos poliméricos de alto rendimiento en los puntos de conexión críticos aporta una protección adicional allí donde más se necesita. El análisis de los costes a lo largo del ciclo de vida revela que estos enfoques híbridos resultan más eficaces en zonas sometidas a una acción de las olas moderada. Por otro lado, las CRAs de mayor coste siguen siendo la opción más adecuada en lugares de difícil acceso o donde el mantenimiento supondría un riesgo.

Sistemas avanzados de protección para la durabilidad a largo plazo de estructuras de acero

Galvanización en caliente frente a sistemas de recubrimiento multicapa: vida útil, retorno de la inversión (ROI) y compatibilidad con la fabricación de estructuras de acero

Al elegir métodos de protección contra la corrosión, los ingenieros deben considerar tanto la severidad del entorno como la posibilidad real de tratar eficazmente los componentes. La galvanización en caliente consiste en sumergir piezas de acero en cinc fundido, creando un recubrimiento resistente que se une directamente a la superficie metálica. Este tratamiento resiste bastante bien el aire salino de las zonas costeras, manteniéndose durante aproximadamente 25 años o más antes de requerir prácticamente ninguna atención. Aunque el acero galvanizado tiene un costo inicial aproximadamente un 10 % a un 15 % mayor que el de una pintura convencional, resulta rentable a largo plazo debido al mínimo mantenimiento necesario durante toda su vida útil. No obstante, existen algunas limitaciones: estructuras muy grandes o formas complejas pueden no caber en los tanques de galvanización, lo que hace que esta opción no sea viable en ciertos casos. Para esos casos difíciles en los que la galvanización estándar no es aplicable, entran en juego los recubrimientos multicapa. Estos suelen constar de una capa base de epoxi, seguida de una capa intermedia de poliuretano y finalizada con un acabado de fluoropolímero, por ejemplo. Ofrecen a los diseñadores mayor libertad al trabajar con formas inusuales, como cerchas curvas u otras geometrías no estándar, ya que estos recubrimientos pueden aplicarse directamente en el sitio de construcción. Pero también hay una desventaja: cada 8 a 12 años, estos sistemas requieren inspecciones exhaustivas y una repintura completa, lo que supone un aumento significativo de los costos a largo plazo. Al considerar los costos totales —incluidos los gastos de mano de obra, los problemas de accesibilidad durante los periodos de mantenimiento y las paradas productivas—, los recubrimientos multicapa terminan costando aproximadamente un 20 % a un 30 % más que las alternativas galvanizadas. ¿Cuál es, entonces, la conclusión? Los componentes sencillos fabricados en fábrica se benefician generalmente más de la galvanización, mientras que las piezas personalizadas o de formas inusuales suelen funcionar mejor con esos sistemas de recubrimientos multicapa.

Estrategias de diseño que prolongan la vida útil de las estructuras de acero en zonas costeras

Eliminación de grietas, garantía del drenaje y minimización de la humedad atrapada en los detalles de las estructuras de acero

El diseño es la primera línea de defensa contra la corrosión costera y, con frecuencia, la más descuidada. Las grietas de menos de 0,5 mm de anchura atrapan humedad contaminada con sales, creando celdas ocultas donde el pH disminuye y la concentración de cloruros aumenta, acelerando así el ataque localizado. La mitigación eficaz comienza en la fase de detallado:

• Sustituir las uniones atornilladas por soldaduras continuas elimina las interfaces propensas a formar grietas
• Especificar pendientes mínimas de 15° en superficies horizontales evita la acumulación de agua
• Incorporar orificios de drenaje de Ø10 mm en todos los puntos bajos asegura una evacuación rápida del agua
• Utilizar radios redondeados, en lugar de ángulos agudos, en las esquinas internas evita la retención de humedad

Las investigaciones realizadas por ingenieros marinos demuestran que estos métodos pueden reducir los puntos de inicio de la corrosión en aproximadamente un 70 %. Un tipo especial de acero patinable denominado HPWS, que contiene cobre, fósforo y cromo, contribuye a extender el intervalo entre mantenimientos a entre 15 y 25 años cuando se utiliza adecuadamente en zonas costeras. No obstante, es fundamental tener en cuenta que los planos de diseño deben evitar zonas completamente selladas donde la humedad relativa del aire permanezca superior al 60 % la mayor parte del tiempo, ya que la corrosión se intensifica notablemente más allá de ese umbral. En trabajos costeros, verificar que los sistemas de drenaje evacuen el agua en un plazo de aproximadamente 30 segundos tras su humedecimiento durante las pruebas se ha convertido actualmente en un procedimiento estándar en los controles de calidad realizados en los talleres de fabricación.

Preguntas frecuentes

¿Por qué la zona de salpicadura resulta tan perjudicial para las estructuras de acero?

La zona de salpicadura es particularmente dañina para las estructuras de acero porque está sometida a ciclos constantes de humedecimiento y secado, además de la exposición a agua salada rica en cloruros. Esta combinación destruye la capa protectora de óxido sobre el acero, iniciando picaduras de corrosión que pueden profundizarse rápidamente.

¿Cómo afectan las fluctuaciones de temperatura a las estructuras de acero en zonas costeras?

Las fluctuaciones de temperatura provocan la expansión y contracción de los materiales, lo que puede generar grietas en los recubrimientos protectores. Estas microgrietas permiten una mayor penetración de cloruros, aumentando así significativamente la velocidad de corrosión.

¿Qué son las aleaciones resistentes a la corrosión (ARC) y cuándo se utilizan?

Las aleaciones resistentes a la corrosión (ARC) son materiales especializados, como los aceros inoxidables superdúplex y los bronces de aluminio-níquel, que resisten diversas formas de degradación. Por lo general, se emplean en entornos marinos agresivos o en lugares donde el acceso para mantenimiento es difícil.

¿Son los sistemas de recubrimiento multicapa mejores que la galvanización en caliente?

Ambos sistemas tienen sus ventajas y desventajas. La galvanización en caliente es rentable y duradera para componentes sencillos, mientras que los sistemas de recubrimiento multicapa son más adecuados para formas inusuales y requieren un mantenimiento más frecuente.
