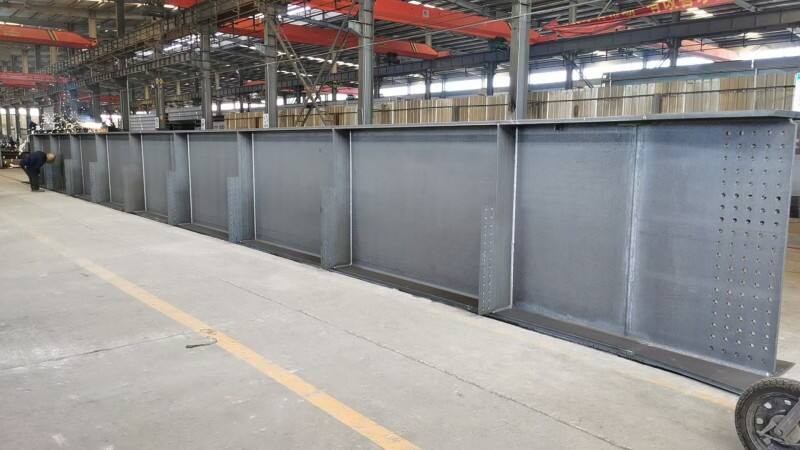

Analyse de la performance sismique des structures en acier dans les zones sujettes aux séismes

Principes de conception sismique et conformité aux normes pour les structures en acier

Philosophie de conception par capacité et objectifs fondés sur la performance dans les normes sismiques modernes pour les structures en acier

Les codes de construction actuels pour les structures en acier suivent ce qu’on appelle la philosophie de conception par capacité. Fondamentalement, cela signifie que l’on souhaite que les bâtiments cèdent de manière à protéger en priorité la vie des personnes. L’idée consiste à détourner les dommages loin des éléments porteurs essentiels du bâtiment. Ces codes s’appuient sur des objectifs de performance spécifiques. Les structures doivent résister à divers scénarios sismiques, allant de la simple capacité à rester opérationnelles après de faibles secousses jusqu’à la garantie qu’elles ne s’effondreront pas complètement lors de séismes majeurs et rares. En pratique, les ingénieurs établissent un système hiérarchique de résistance : des éléments tels que les contreventements, les extrémités des poutres et les zones de panneaux situées entre les poutres sont conçus pour se déformer et absorber de l’énergie avant que les composants structuraux principaux, comme les poteaux, ne se rompent effectivement. Les études SAC Phase II ont révélé un fait intéressant concernant les assemblages poutre-poteau : lorsqu’ils sont correctement réalisés, ils peuvent pivoter d’environ 0,04 radian sans fissuration. Des essais menés sur le terrain après des séismes ont également confirmé ce résultat, les bâtiments conformes à ces règles présentant environ 40 % moins de problèmes au niveau des assemblages. Sur le plan financier, les bâtiments construits selon ces principes coûtent en moyenne un tiers moins cher à réparer à long terme que ceux réalisés selon les méthodes anciennes. Ainsi, bien qu’il puisse sembler s’agir d’un simple détail technique, une ductilité adéquate fait véritablement la différence, tant pour la sécurité des personnes que pour les économies réalisées à long terme.

Exigences clés de l’AISC 341, de l’Eurocode 8 et de la norme GB 50011 pour les systèmes de charpentes en acier ductiles

Les codes de construction parasismique du monde entier établissent des règles strictes, mais différentes, afin de garantir que les structures en acier puissent se déformer sans se rompre lors des séismes. La norme AISC 341 de l'American Institute of Steel Construction impose des exigences spécifiques aux portiques contreventés spéciaux, limitant le déplacement relatif entre étages à environ 2,5 %. Elle exige également que certaines liaisons résistent à des essais cycliques, où elles sont soumises à des charges alternées répétées. En Europe, l'Eurocode 8 met l'accent sur la résistance des matériaux, exigeant une absorption minimale d'énergie de 27 joules par des éprouvettes d'acier testées à −20 °C selon les essais CVN, très courants dans le domaine. En Chine, la norme GB 50011 adopte une autre approche en contrôlant l'apparition d'un flambement local des poutres, en fixant des limites maximales au rapport largeur/épaisseur des poutres, déterminées à partir de formules faisant intervenir des racines carrées et la limite d'élasticité. Toutes ces normes diverses partagent toutefois quelques principes fondamentaux :

• Ductilité des liaisons les connexions à moment préqualifiées doivent démontrer une capacité de rotation de 0,04 rad (GB 50011), l’AISC 341 et l’Eurocode 8 spécifiant respectivement 0,03 rad et 0,025 rad
• Hiérarchie des résistances les rapports entre la résistance nominale des poteaux et celle des poutres doivent être supérieurs à 1,2 afin de garantir que les articulations plastiques se forment prioritairement dans les poutres
• Contrôle de qualité les soudures en gorge à pénétration totale dans les zones critiques exigent obligatoirement un contrôle par ultrasons

Cette convergence reflète des leçons durement acquises — notamment le séisme de Northridge de 1994, au cours duquel des fissurations généralisées des assemblages ont révélé les conséquences d’une ductilité insuffisante. Les dispositions harmonisées permettent d’établir des référentiels de sécurité cohérents pour les projets multinationaux, tout en autorisant une calibration aux niveaux de risque spécifiques à chaque région.

Méthodes avancées d'analyse sismique pour les structures en acier

Analyse par spectre de réponse : Applicabilité, limitations et interprétation pour les portiques en acier réguliers et irréguliers

L'analyse spectrale de réponse (ASR) demeure l'une des méthodes privilégiées par les ingénieurs pour évaluer les forces sismiques susceptibles de solliciter les bâtiments en acier lors de séismes, notamment dans le cas de structures à ossature simple où la masse et la rigidité sont réparties de façon uniforme sur l’ensemble de la structure. L’efficacité de cette approche repose sur un principe appelé superposition modale, qui permet généralement de couvrir environ 90 % de tous les modes de déplacement avec seulement trois à cinq modes de vibration distincts. Toutefois, un point mérite d’être souligné : lorsque les structures deviennent complexes — par exemple des bâtiments présentant des torsions imprévues, des baisses brutales de hauteur entre étages ou des sections nettement plus souples que d’autres — l’ASR commence à montrer ses limites. Ces situations complexes impliquent des interactions entre différentes parties de la structure que l’ASR ne parvient pas à modéliser correctement. C’est pourquoi les analystes structurels expérimentés ont recours à des techniques de combinaison directionnelle, telles que la racine carrée de la somme des carrés (RCSC) ou la combinaison quadratique complète (CQC), dès lors qu’ils traitent ces conceptions problématiques. Ils savent également qu’il ne faut pas faire aveuglément confiance aux résultats numériques, car l’ASR peut parfois négliger des détails essentiels concernant l’intensité réelle des contraintes accumulées aux nœuds critiques. Des essais récents ont révélé des écarts supérieurs à 25 % par rapport aux mesures effectuées lors d’essais réels (Journal of Constructional Steel Research, 2022). Ainsi, dès qu’un projet dépasse certains seuils d’irrégularité, la plupart des professionnels font appel à des outils d’analyse non linéaire en complément, par simple mesure de précaution.

Validation de l'analyse temporelle : Enseignements tirés du bâtiment en acier à ossature rigide de 12 étages de Christchurch

L’analyse non linéaire par historique temporel, ou THA comme on l’appelle couramment, a joué un rôle majeur dans la compréhension du comportement réel du bâtiment en acier de 12 étages de Christchurch lors du puissant séisme survenu en 2011. Les ingénieurs ont introduit dans leurs modèles des données réelles de mouvement du sol et ont ainsi pu reproduire assez fidèlement ce qui s’était réellement produit sur site. Ils ont observé un déversement interétage d’environ 10 % là où la structure avait perdu de sa résistance, noté que certaines poutres et certains poteaux avaient commencé à fluer partiellement, et constaté comment les platines de base des poteaux s’étaient déformées sous l’effet des contraintes. Lors de la comparaison entre ces modèles informatiques et les observations réelles sur le terrain, plusieurs éléments remarquables sont apparus, modifiant ainsi notre compréhension du comportement structural pendant les séismes.

• Les modèles de rupture des assemblages nécessitaient une amélioration afin de rendre compte de la dégradation par fatigue à faible nombre de cycles
• L’interaction sol-structure a considérablement modifié la redistribution des efforts internes
• Les effets P-delta étaient essentiels pour prédire les dérives résiduelles — leur omission sous-estimait les déplacements de 40 %

Ces résultats confirment la valeur inégalée de l’analyse temporelle non linéaire (THA) dans la conception fondée sur la performance, en particulier pour les structures complexes ou à conséquences élevées. Lorsqu’elle est associée à une modélisation précise du comportement de l’acier — y compris les effets Bauschinger, l’écrouissage isotrope/cinématique et la sensibilité à la vitesse de déformation — la THA va au-delà des vérifications prescrites par les normes pour quantifier véritablement la résilience sismique.

Ductilité, dissipation d’énergie et comportement des matériaux dans les structures en acier

Absorption hystérétique d’énergie quantifiée : enseignements tirés de la phase II du programme SAC sur les assemblages poutre-colonne en profilé laminé en I

Le projet SAC Phase II nous a fourni des données issues du monde réel sur la manière dont les portiques en acier à moment absorbent l'énergie lors de séismes. Les essais ont montré que les liaisons poutre-colonne en forme de W pouvaient absorber environ 740 kilojoules chacune sous des charges répétées. Les semelles des poutres se sont également fortement déformées, avec des rotations dépassant 0,06 radian tout en conservant environ 80 % de leur résistance initiale. Ce qui est intéressant, c'est que les zones de panneau ont en réalité représenté environ 35 à 40 % de l'énergie totale dissipée dans le portique. Loin d'être un défaut structurel, ces zones ont été intentionnellement conçues pour se déformer de façon contrôlée. Cette compréhension a profondément modifié les codes du bâtiment concernant la rotation maximale que les liaisons doivent pouvoir supporter, ainsi que le type de renforcement à prévoir dans les zones de panneau. La conclusion ? Pour rendre les bâtiments en acier résistants aux séismes, il ne s'agit pas de maintenir une rigidité parfaite en permanence. Au contraire, autoriser certaines parties à fluer de manière prévisible s'avère fondamental pour la sécurité sismique.

Le compromis entre ductilité et résistance : comment des connexions surdimensionnées nuisent à la résilience sismique au niveau du système

Établir des liaisons trop rigides perturbe l’équilibre des forces sur lequel repose la conception par capacité. Si les liaisons restent élastiques pendant un séisme, des rotules plastiques ont tendance à se former à des endroits inattendus, tels que les poteaux, les planchers ou même les fondations, qui ne sont généralement pas conçues pour supporter de telles contraintes. Ce type de résistance mal placée aggrave en réalité la situation, car il augmente le risque de défaillances soudaines et dangereuses. Des recherches montrent que lorsque la résistance des liaisons dépasse de 1,5 fois la valeur requise, les dommages aux poteaux augmentent d’environ 40 %. L’objectif fondamental de la conception par capacité est précisément de faire en sorte que les liaisons cèdent en premier, avant les éléments structuraux principaux. Cela permet de répartir l’énergie de façon contrôlée dans l’ensemble de la structure, plutôt que de la concentrer en un seul point. Une bonne conception détaillée ne consiste absolument pas à rogner sur la sécurité. Elle vise plutôt à créer des structures qui fonctionnent davantage comme des systèmes vivants, capables d’absorber des chocs importants tout en conservant intacte leur capacité fondamentale à reprendre les charges.

Systèmes de connexion ductiles haute performance pour structures en acier

Dans la construction moderne résistante aux séismes, les ingénieurs comptent fortement sur des liaisons spéciales ductiles qui empêchent les ruptures brutales et aident à dissiper l’énergie pendant les secousses sismiques dans les bâtiments en acier. Il s’agit notamment de liaisons RBS, où la poutre est affinée à certains endroits, de systèmes BRB capables de résister au flambement même sous compression, ainsi que de joints boulonnés critiques qui autorisent effectivement un certain mouvement avant rupture. Ces composants sont conçus pour se déformer de façon contrôlée — fléchir et se tordre — sous sollicitation, supportant ainsi de grandes déformations répétées sans se rompre complètement. L’objectif fondamental de l’ingénierie basée sur la performance est de faire en sorte que ces points de liaison conservent leur résistance et leur rigidité au cours de plusieurs cycles sismiques, ce qui réduit nettement le risque d’effondrement total du bâtiment — phénomène observé à maintes reprises après de forts séismes à travers le monde. Les recherches menées dans le cadre de la phase II du projet SAC montrent clairement que, lorsque les portiques à moments intègrent ces liaisons ductiles améliorées, ils absorbent plus de 15 % d’énergie supplémentaire pendant les secousses, comparés aux anciennes liaisons rigides. Les règles de construction exigent désormais des essais rigoureux de la capacité de rotation de ces liaisons avant rupture, avec une valeur minimale typique de 0,03 radian. Lorsqu’elles sont correctement conçues, ces liaisons transforment des structures en acier ordinaires en systèmes plus intelligents : elles absorbent les chocs sismiques en autorisant intentionnellement la déformation de parties spécifiques, tout en préservant suffisamment l’intégrité du système structurel principal pour assurer la sécurité des personnes et des équipements.

FAQ

Quelle est la philosophie de conception en capacité dans les codes parasismiques ?

La philosophie de conception en capacité garantit que les bâtiments subissent des défaillances qui privilégient la sécurité des personnes, en orientant les dommages loin des éléments porteurs critiques.

Comment les normes AISC 341, Eurocode 8 et GB 50011 normalisent-elles les exigences applicables aux structures en acier ?

Ces normes définissent des critères spécifiques en matière de ductilité, de hiérarchie des résistances et d’assurance qualité, afin de garantir que les bâtiments en acier sont résistants aux séismes et répondent à des niveaux de sécurité comparables à l’échelle mondiale.

À quel moment les ingénieurs doivent-ils recourir à une analyse non linéaire plutôt qu’à une analyse par spectre de réponse ?

Les ingénieurs doivent privilégier l’analyse non linéaire lorsqu’ils étudient des structures irrégulières, car l’analyse par spectre de réponse ne parvient pas à prendre en compte les interactions complexes ni les distributions de contraintes.

Quel rôle joue la ductilité dans les structures en acier pendant un séisme ?

La ductilité permet à certaines parties d’un bâtiment en acier de céder de façon prévisible sous l’effet des contraintes, dissipant ainsi de l’énergie et améliorant la sécurité sismique.

Pourquoi les assemblages spéciaux ductiles sont-ils importants dans les structures en acier modernes ?

Ces liaisons absorbent l'énergie sismique, empêchant les ruptures brutales et préservant l'intégrité du bâtiment pendant les séismes.
