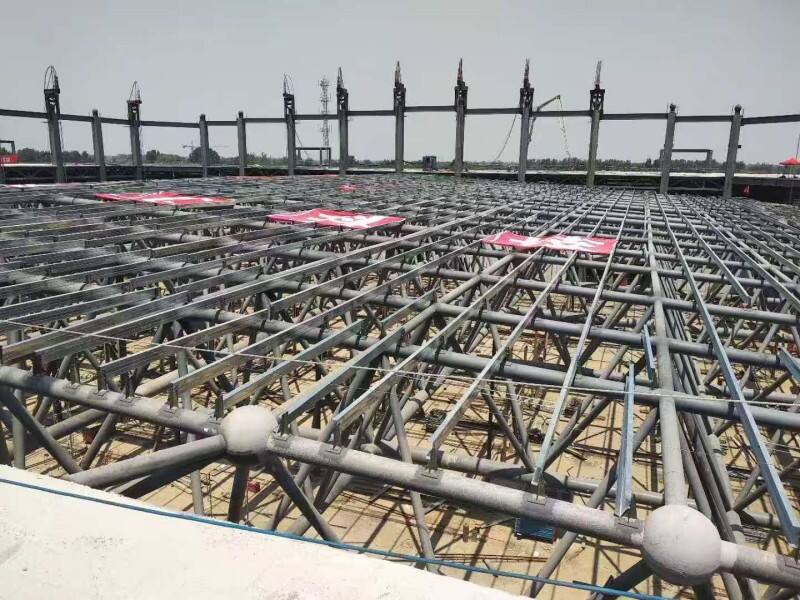

Acél szerkezetek telepítése: Legjobb gyakorlatok és tippek

Az acél szerkezetek projektjei előtti telepítési tervezés és helyszín készenléte

Helyszínfelmérés, alapozás ellenőrzése és hozzáférés-tervezés az acél szerkezetek hatékony telepítése érdekében

A megfelelő helyszínfelmérés időben történő elvégzése hosszú távon pénzt takarít meg, mivel így elkerülhetők a későbbi, drága javítások. Kezdje a geotechnikai vizsgálatokkal annak megállapításához, hogy a talaj képes-e megtartani a tervezett építményt. Ha a talaj nem elegendően teherbíró, akkor mélyebb alapozást kell készíteni, ami általában egy–öt héttel meghosszabbítja a projekt ütemtervét. Az ankercsavarok beépítése előtt ellenőrizze újra, hogy az alapozás méretei valóban megfelelnek-e a szerkezeti tervben előírtaknak. Ezen ellenőrzéshez kiválóan alkalmasak a lézeres szintezési mérések. Győződjön meg róla, hogy semmi sem akadályozza a daru teljes működési területét, amelyen körülbelül folyamatosan működnie kell. Építsen stabil utakat, amelyek képesek elviselni a nagy teherautók és nehéz gépek súlyát anélkül, hogy sérülés érné őket. A vízelvezetés része legyen a kezdeti tervezési fázisnak, mert a lefolyás nélküli álló víz komolyan veszélyezteti az alapozás stabilitását, és veszélyessé teszi a munkaterületet. A vállalkozók, akik követik ezeket az alapvető előkészítési lépéseket, általában mintegy 30%-os csökkenést tapasztalnak a telepítési hibák számában – ezt mutatják a legtöbb iparági jelentés napjainkban.

Műszaki rajzok, engedélyek és szerelési ütemtervek koordinálása a acélvázszerkezetek felállításának késedelmeinek megelőzése érdekében

A hitelesített műszaki rajzok benyújtása a helyi hatóságokhoz a építkezés megkezdése előtt 8–10 héttel az engedélyezési folyamat leegyszerűsítése érdekében. A gyártási rajzok ellenőrzése a szerelési sorrendekkel szemben a szerkezeti, gépészeti és villamos rendszerek közötti ütközések azonosítása érdekében előtte a gyártás megkezdése. Alkalmazzon egy fázisokra osztott ütemtervezési keretrendszert, amely összhangban van a beton szilárdságfejlődésével és az alkatrészek készenlétével:

• 1. szint: Ankercsavarok beágyazása a megerősített alapozás elérte a minimálisan előírt szilárdságot követően
• 2. szint: Oszlopok felállítása a kritikus 72 órás időszakban, amikor a beton elérte a tervezési szilárdság legalább 75%-át
• 3. szint: Fő tartószerkezeti elemek (gerendák) rögzítése az oszlopok igazításának ellenőrzése után

Az engedélyek, daruk rendelkezésre állása és a szállítási logisztika proaktív koordinálása elkerüli az ipari építkezési felmérésekben jelentett, elkerülhető ütemzavarok 85%-át. A anyagbeszállítások szinkronizálása a szerelési mérföldkövekkel az inaktív munkaerő- és berendezés-költségek minimalizálása érdekében

Acélalkatrészek kezelése, ellenőrzése és anyagvizsgálata

Az acél szerkezeti elemek fogadása, dokumentálása és méretbeli pontosságuk, valamint gyári tanúsítványuk ellenőrzése

Az anyagvizsgálatokat azonnal el kell kezdeni a szállított áruk megérkezésekor, mivel az AISC múlt évi adatai szerint körülbelül a szerkezeti problémák 23%-a olyan alkatrészekből ered, amelyeket nem dokumentáltak megfelelően, vagy amelyek sérültek lettek a szállítás során. Az első lépés mindenki számára a szemrevételezéses ellenőrzés: minden egyes alkatrésznek vizuálisan is meg kell vizsgálni a szállítás során keletkezett károk jeleit, figyelni kell a rozsdafoltokra, valamint bármilyen deformációra vagy meghajlásra. Ezt követően a papírmunka „táncolása” következik: össze kell hasonlítani a szállított és a megrendelt elemeket, és biztosítani kell, hogy ezek összhangban legyenek a jóváhagyott műszaki rajzokkal. Ne feledkezzünk meg a gyári minőségvizsgálati tanúsítványokról (MTC-k) sem. Ezek az MTC-k elengedhetetlenek ahhoz, hogy megerősítsük: minden anyag megfelel az ASTM A6/A36 szabványoknak, valamint az adott esetben alkalmazandó AISC-követelményeknek. Ezek a tanúsítványok mutatják, hogy a fém ténylegesen tartalmazza-e a megfelelő kémiai összetevőket, és rendelkezik-e a biztonságos építéshez szükséges mechanikai tulajdonságokkal.

A nem romboló vizsgálati módszerek – például az ultrahangos vizsgálat – értelmes megoldást jelentenek azoknak a fontos csatlakozásoknak az ellenőrzésére, ahol a hibák a felület alatt rejtőznek, és nem láthatók csupán a szemrevételezéssel. Amikor ilyen vizsgálatok során hibákat észlelnek, jó gyakorlat, ha minden találatot megfelelő nyomtatványokon rögzítenek, és közvetlenül a helyszínen készített fényképekkel dokumentálnak. A szabványoknak nem megfelelő anyagokat azonnal el kell választani a többi anyagtól, hogy ne keveredjenek össze a megfelelő készlettel. Ezen szigorú eljárás betartása segít elkerülni a későbbi, terepen végzett módosításokat, megőrzi a hegesztésre kész acél állapotát, és fenntartja a kapcsolatok hosszú távú teljesítőképességét. Legfontosabb, hogy csak az hivatalosan jóváhagyott alkatrészek kerüljenek be a építési folyamatba.

Biztonságos és sorrendiséget betartó acél szerkezet felállítási folyamat

Oszlopfogó rögzítés, függőleges igazítás és alaplemez öntése az AISC és az OSHA acélépítési szabványai szerint

Az oszlopok felszerelésekor megfelelő rögzítésük szükséges a szilárd alapozásra az AISC 360 és az ACI 318 szabványokban előírt, erős, feszültségvezérelt rögzítő rúdakkal. Az oszlopok egyenes helyzetben tartása is rendkívül fontos: a függőlegességük („plumb”) eltérése ne haladja meg az oszlop teljes magasságának kb. 1/500-ad részét. Például egy 1 méter magas oszlop esetében az AISC 303-22 irányelvek szerinti meghúzás után a középvonaltól való eltérés ne legyen több 2 mm-nél. Ez az igazítás a következő összekötések során is folyamatosan meg kell, hogy maradjon. A talpalapok maguknak teljes felületi érintkezésű, nem zsugorodó, nagy szilárdságú habarcsra kell kerülniük. Ez segít kiküszöbölni a levegőzónákat, és biztosítja a terhelés egyenletes eloszlását az alapozáson. A kapcsolatok kialakításakor lézerszintezők használata lehetővé teszi a függőleges igazítás folyamatos ellenőrzését. Rendszeres figyelemmel kísérés nélkül a kis mértékű torzulások idővel összeadódhatnak, és végül az egész szerkezet stabilitását is veszélyeztethetik.

Gerendák és tartók emelési protokolljai: Rögzítőrendszer-tervezés, terhelésátviteli útvonal folytonossága és leesés elleni védelem integrálása

A megfelelő emelési műveletek részletes kötélzési terveket igényelnek, amelyek lefedik a kötélzési szögeket, meghatározzák a tömegközéppont helyzetét, és biztosítják, hogy az összes felszerelés képes legyen elviselni a dinamikus terheléseket. A terhelés útvonalának az egész folyamat során – a felemeléstől kezdve a végleges pozícióba helyezésig – stabilnak kell maradnia. A vezetőkötélek itt nem opcionális eszközök, hanem kötelező felszerelések, amelyekkel bármely forgómozgás kezelhető, és veszélyes lengőmozgások megakadályozhatók. A biztonság elsődleges szempont: leesés elleni védelmi intézkedések – például teljes testet körülvevő biztonsági övek, vízszintes életkötélek és ideiglenes védőkorlátok – már a gerendakapcsolatokon való munka megkezdése előtt ki kell építeni. Miért? Mert az OSHA statisztikái szerint a leesések majdnem minden negyedik halálesetet okoznak acélépítési projektek során. Az OSHA 1926. számú rendeletének R. alrészében foglalt előírások értelmében írásos, az egyes munkaterületekre külön-külön elkészített tervek szükségesek, ha élő terhelésekkel dolgoznak, vagy 15 láb (kb. 4,57 méter) feletti magasságban végeznek munkát. És ne feledjük a végleges rögzítő csavarokat sem: ezeket a csavarokat a daru terhelés alól történő felszabadítása előtt meg kell feszíteni a megfelelő előfeszítési érték eléréséhez – ehhez kalibrált nyomatékkulcsokat vagy feszítésvezérlő eszközöket kell használni.

A szerkezeti stabilitás fenntartása acél szerkezetek telepítése során

Ideiglenes merevítési stratégiák és oldalirányú stabilitási rendszerek a végleges kapcsolatok létrejötte előtt az integritás biztosításához

Amíg a végleges kapcsolatok el nem érik a teljes tervezési teherbírást, az ideiglenes merevítés alapvető oldalirányú és csavaró ellenállást nyújt a szél, rezgés és építési terhelésekkel szemben. Az OSHA előírja, hogy ezeket a rendszereket legalább a kapcsolatok 50%-ának teljes csavarozása vagy hegesztése megtörténte után is meg kell tartani. Gyakori, szabványoknak megfelelő megoldások közé tartoznak:

• Átlós keresztkötések oszlopok között függőleges síkban
• Portálkeretek nyitott falrészek esetén, amelyek nyomaték-ellenállást igényelnek
• Horgonykötélek , amelyeket földbe ágyazott horgonyelemekhez (deadmen) rögzítenek, magas, önállóan álló elemek esetén

Amikor merevítő rendszereket terveznek, a mérnököknek az AISC Függelék 6-ban foglalt irányelveket kell követniük mind a használati, mind az építési terhelési követelmények tekintetében. A helyszínen a munkások általában a daru feszültségének felengedése előtt elhelyezik a szükséges merevítő elemeket, majd azokat a kifinomult lézeres vízszintező eszközök segítségével ellenőrzik, hogy minden megfelelően illeszkedik-e. Az építés során folyamatos figyelés céljából inklinométereket alkalmaznak, amelyek lehetővé teszik a csapatok számára, hogy bármilyen váratlan mozgást észleljenek. Ezek az eszközök gyakorlatilag korai figyelmeztető rendszert alkotnak: ha a mért erők elérnek kb. a rendszer biztonságos teherbírásának 70%-át, azonnali korrekciós intézkedéseket indítanak. Egy jelentős építőipari vállalat tényszerűen dokumentálta eredményeit, amelyek szerint proaktív stratégiájuk közel háromnegyeddel csökkentette az idegesítő, projekt közbeni lengésproblémákat. Ez nemcsak időt takarított meg, hanem megelőzte a biztonsági okokból szükséges munkaszünetek és a későbbi újrafuttatás miatti költséges késéseket is.

Az acélszerkezet integritásának minőségbiztosítása, megfelelése és végleges ellenőrzése

A szigorú végső ellenőrzés hosszú távú teljesítmény és szabályozási megfelelés biztosítását biztosítja. Ez a szakasz három egymástól függő ellenőrzést tartalmaz:

• Látványos és méretbeli ellenőrzések , amely a tagok egybehangolását az AISC 303-22 tűrésig ±0,25 hüvelyken belül igazolja
• A csatlakozás integritásának ellenőrzése , a hegesztések és a csavarcsapcsok kalibrált nyomatékkulcsjainak ultrahangos vizsgálatával
• A felületvédelem értékelése , a bevonat vastagságának és folytonosságának mérése az SSPC-PA2 vagy az ISO 19840 szabvány szerint

A jó dokumentáció biztosítja a megfelelőséget. Gondoljunk például az aláírt ellenőrző listákra, a külső szakértők által készített jelentésekre, valamint azokra a nyilvántartásokra, amelyek minden alkatrészt visszavezetnek az anyagvizsgálati tanúsítványára és a hőkezelési számára. A tényleges építési rajzoknak egyezniük kell az eredetileg a mérnökök által jóváhagyott dokumentumokkal. Bonyolult szerkezetek vagy bármilyen magas kockázatot jelentő elem esetén előfordulhat, hogy a szerelés után terheléspróbákat kell végezni, hogy biztosítsuk: a szerkezet a valós körülmények között is úgy viselkedik, ahogy azt elvárjuk. Mieltt bárki is használatba vehetné a helyiséget, az összes eredménynek meg kell felelnie az OSHA 1926. sz. rendelet R. részének előírásainak, az AISC 360 szabványnak, valamint az érvényes helyi építésügyi előírásoknak. Ez az egész folyamat hozzájárul ahhoz, hogy az épületek hosszú üzemidejük során is biztonságosak és szerkezetileg stabilak maradjanak.

GYIK

Mi a jelentősége a helyszín készenléti állapotának a acél szerkezetek építési projekteiben?

A helyszín előkészítettsége biztosítja, hogy a talaj elbírja a szerkezetet, az hozzáférési útvonalak szabadok legyenek, és az alapozás méretei megfeleljenek a szerkezeti követelményeknek, így elkerülhetők a költséges késedelmek.

Miért fontos az építészeti tervrajzok koordinálása?

Az építészeti tervrajzok engedélyekkel és ütemtervekkel való koordinálása segít azonosítani a rendszerekben fellépő potenciális ütközéseket a gyártás megkezdése előtt, így elkerülhetők a késedelmek és a többletköltségek.

Hogyan ellenőrizzük az anyagokat egy acélszerkezet esetében?

Az anyagokat érkezéskor vizuálisan ellenőrizzük, és összevetjük a méreti és kémiai szabványokkal. A dokumentáció – ideértve a gyári vizsgálati tanúsítványokat is – biztosítja az ASTM és az AISC szabványoknak való megfelelést.

Hogyan biztosítjuk a szerkezeti stabilitást a telepítés során?

Az ideiglenes merevítések és az OSHA-szabályozások betartása biztosítja a oldalirányú és csavarás-ellenálló stabilitást addig, amíg a végleges kapcsolatok elkészülnek.
